L6229Q - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6229Q
Производитель

ST Microelectronics
Чип воркер Часть №

CW47658400
Категория

Драйвер электродвигателя
Упаковка

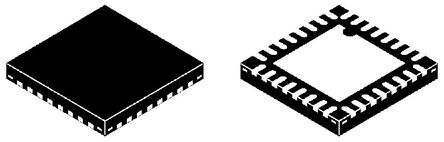

VFQFN-32
Описание

**3xHaBr 1.4A 52V QFN5x5 SMD **
даташит

Datasheet

Способ оплаты и доставка

L6229Q Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6229Q Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L6229Q
Производитель	ST Microelectronics
Чип воркер Часть №	CW47658400
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VFQFN-32
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	32 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	5.15 mm
Ширина	5.15 mm
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6229Q Описание продукта

The L6229Q is a 3-phase DMOS fully integrated Motor Driver with overcurrent protection. Realized in BCD technology, the device combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a 3-phase BLDC motor including a 3-phase DMOS bridge, a constant off time PWM current controller and the decoding logic for single ended hall sensors that generates the required sequence for the power stage. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Diagnostic output
Constant tOFF PWM current controller
Slow decay synchronization rectification
Brake function
Tachometer output for speed loop
Cross conduction protection
Under-voltage lockout
Integrated fast free-wheeling diodes
0.73R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
60° and 120° Hall effect decoding logic
