ULQ2003ATPWRQ1 - TI

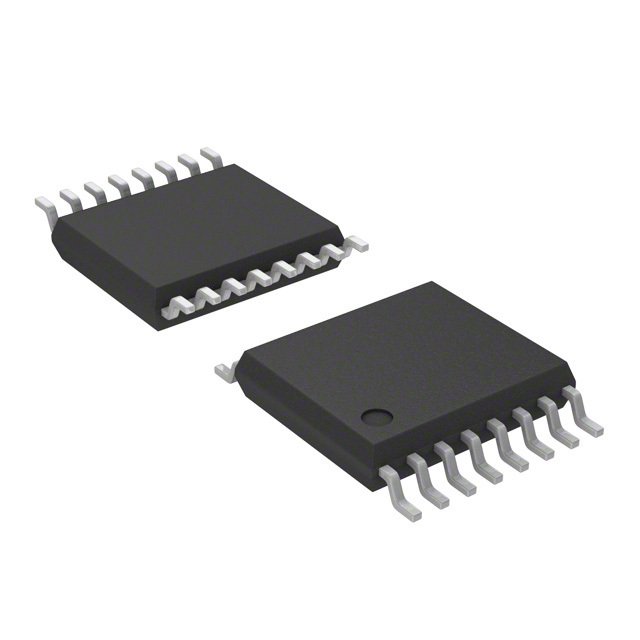

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ULQ2003ATPWRQ1
Производитель

TI
Чип воркер Часть №

CW5818440
Категория

Двухполюсный плоскостной транзистор
Упаковка

TSSOP-16
Описание

TSSOP NPN 50V 0.5A
даташит

Datasheet

Способ оплаты и доставка

ULQ2003ATPWRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ULQ2003ATPWRQ1 Двухполюсный плоскостной транзистор характеристики

Атрибут	Значение атрибута

Часть №	ULQ2003ATPWRQ1
Производитель	TI
Чип воркер Часть №	CW5818440
Категория	Двухполюсный плоскостной транзистор
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	7 Output
Полярность	NPN
Рассеяние Мощности	950 mW
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Непрерывный ток коллектора	0.5A
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

ULQ2003ATPWRQ1 Описание продукта

The ULQ200xA-Q1 devices are high-voltage high-current Darlington transistor arrays. Each consists of seven npn Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500 mA. The Darlington pairs can be paralleled for higher current capability.
The ULQ2003A-Q1 has a 2.7-kΩ series base resistor for each Darlington pair, for operation directly with TTL or 5-V CMOS devices. The ULQ2004A-Q1 has a 10.5-kΩ series base resistor to allow operation directly from CMOS devices that use supply voltages of 6 V to 15 V. The required input current of the ULQ2004A-Q1 is below that of the ULQ2003A-Q1.
