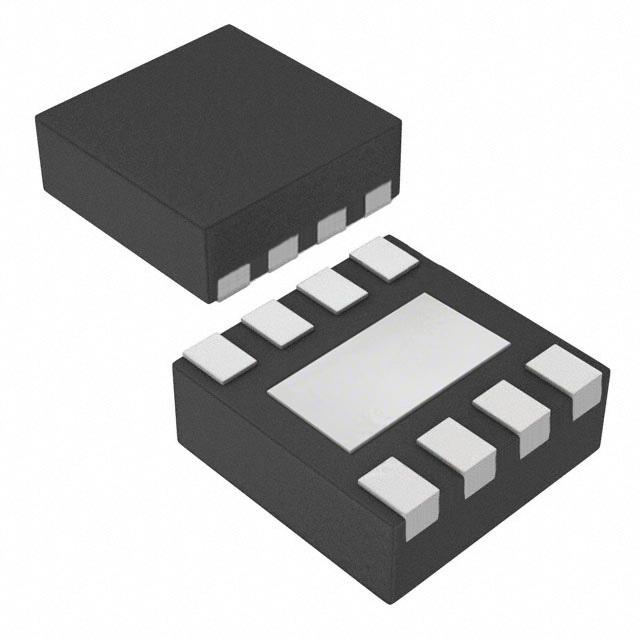

UCC27524DSDR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC27524DSDR
Производитель

TI
Чип воркер Часть №

CW35420866
Категория

Драйвер FET
Упаковка

WDFN-8
Описание

MOSFET DRVR 5A 2Out Lo Side Non-Inv 8Pin WSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

UCC27524DSDR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC27524DSDR Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	UCC27524DSDR
Производитель	TI
Чип воркер Часть №	CW35420866
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WDFN-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	7ns, 6ns
Количество Выходных Интерфейсов	2 Output
Время Нарастания	18 ns
Время падения	10 ns
Время падения (Макс)	10 ns
Время падения (Макс)	18 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Рабочая Температура	-40℃ ~ 140℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

UCC27524DSDR Описание продукта

The UCC2752x family of devices are dual-channel, high-speed, low-side gate-driver devices capable of effectively driving MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, UCC2752x can deliver high-peak current pulses of up to 5-A source and 5-A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay (typically 13 ns). In addition, the drivers feature matched internal propagation delays between the two channels. These delays are very well suited for applications requiring dual-gate drives with critical timing, such as synchronous rectifiers. This also enables connecting two channels in parallel to effectively increase current-drive capability or driving two switches in parallel with one input signal. The input pin thresholds are based on TTL and CMOS compatible low-voltage logic, which is fixed and independent of the VDD supply voltage. Wide hysteresis between the high and low thresholds offers excellent noise immunity.
The UCC2752x family provide the combination of three standard logic options dual inverting, dual noninverting, one inverting and one noninverting driver. UCC27526 features a dual input design which offers flexibility of both inverting (IN pin) and non-inverting (IN+ pin) configuration for each channel. Either IN+ or IN pin controls the state of the driver output. The unused input pin is used for enable and disable functions. For safety purpose, internal pullup and pulldown resistors on the input pins of all the devices in UCC2752x family ensure that outputs are held LOW when input pins are in floating condition. The UCC27523, UCC27524, and UCC27525 devices feature Enable pins (ENA and ENB) to have better control of the operation of the driver applications. The pins are internally pulled up to VDD for active-high logic and are left open for standard operation.
UCC2752x family of devices are available in SOIC-8 (D), MSOP-8 with exposed pad (DGN) and 3-mm × 3-mm WSON-8 with exposed pad (DSD) packages. UCC27524 is also offered in PDIP-8 (P) package. UCC27526 is only offered in 3-mm × 3-mm WSON (DSD) package.
