VNI4140K - ST Microelectronics

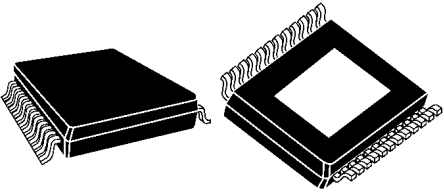

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

VNI4140K
Производитель

ST Microelectronics
Чип воркер Часть №

CW8345778
Категория

Драйвер FET
Упаковка

PowerSSO-24
Описание

Power Switch Hi Side 4Out 0.7A 0.08Ω 24Pin PowerSSO EP Tube
даташит

Datasheet

Способ оплаты и доставка

VNI4140K Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

VNI4140K Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	VNI4140K
Производитель	ST Microelectronics
Чип воркер Часть №	CW8345778
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	PowerSSO-24
Напряжение Питания (DC)	10.5V (min)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	700 mA
Ток Питания	2.4 mA
Количество Стежков	24 Position
Максимальное входное напряжение	41 V
Выходной ток (Макс)	700 mA
Выходной ток (мин)	0.7 A
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	10.5 V
Входное напряжение	10.5V ~ 36V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

VNI4140K Описание продукта

The VNI4140K is a quad high-side smart power Solid State Relay made using STMicroelectronics VIPower technology and intended to drive four independent resistive or inductive loads with one side connected to ground. Active current limitation avoids dropping the system power supply in case of shorted load. Built-in thermal shutdown protects the chip from over-temperature and short-circuits. In over-load conditions, channel turns OFF and back ON automatically so to maintain junction temperature between TTSD and TR. If this condition makes case temperature reach TCSD, over-loaded channel is turned OFF and restart only when case temperature has decreased down to TCR. In case of more than one channel in overload, restart of the over-loaded channels is not simultaneous and in order to avoid high peak current from the supply. Non-over-loaded channels continue operating normally. The open drain diagnostics outputs indicate over-temperature conditions.
Shorted load protections
Junction over-temperature protection
Protection against loss of ground
Current limitation
Under-voltage shutdown
Open-drain diagnostic outputs
3.3V CMOS/TTL compatible inputs
Fast demagnetization of inductive loads
ESD sensitive device, take proper precaution while handling the device.
