UC2524ADW - TI

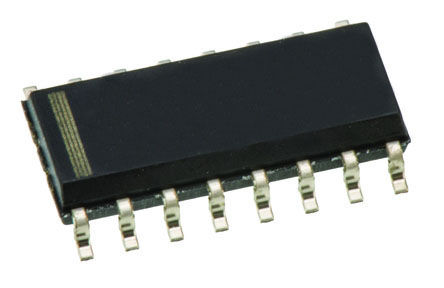

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC2524ADW
Производитель

TI
Чип воркер Часть №

CW21112433
Категория

Чип стабилизации напряжения
Упаковка

SOIC-16
Описание

Voltage Mode PWM Controller 60V 200mA 500kHz 16Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

UC2524ADW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC2524ADW Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UC2524ADW
Производитель	TI
Чип воркер Часть №	CW21112433
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	450 kHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	40.0 V
Выходное Напряжение	60 V
Выходной Ток	200 mA
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Ток Покоя	5.00 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	120 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	25 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
Входное напряжение	40 V
	Развернуть все
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

UC2524ADW Описание продукта

The UC2524ADW is a regulating Pulse Width Modulation (PWM) has been designed to retain the same highly versatile architecture of the industry standard while offering substantial improvements to many of its limitations. It is pin compatible with "non-A" models and in most existing applications can be directly interchanged with no effect on power supply performance. Using this, however, frees the designer from many concerns which typically had required additional circuitry to solve. It includes a precise 5V reference trimmed to ±1% accuracy, eliminating the need for potentiometer adjustments; an error amplifier with an input range which includes 5V, eliminating the need for a reference divider; a current sense amplifier useful in either the ground or power supply output lines; and a pair of 60V, 200mA uncommitted transistor switches which greatly enhance output versatility.
Precision reference internally trimmed to ±1%
High-performance current limit function
Under-voltage lockout with hysteretic turn-on
Wide common-mode input range for both error and current limit amplifiers
PWM latch insures single pulse per period
Double pulse suppression logic
Guaranteed frequency accuracy
Thermal shutdown protection
<4mA Start-up supply current
60V Output capability
200ns Shutdown through PWM latch
Green product and no Sb/Br
