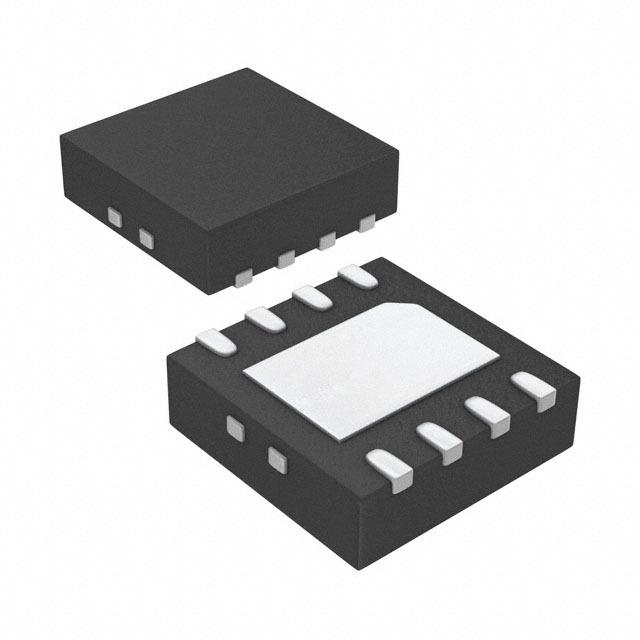

TPS79501DRBR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS79501DRBR
Производитель

TI
Чип воркер Часть №

CW8861869
Категория

Чип стабилизации напряжения
Упаковка

VSON-8
Описание

Single Channel LDO Single Output LDO, 500mA, Adj.(1.2 to 5.5V), Low Noise, High PSRR LDO Regulator Pos 1.2V to 5.5V 0.5A 8Pin VSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS79501DRBR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS79501DRBR Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS79501DRBR
Производитель	TI
Чип воркер Часть №	CW8861869
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSON-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	500 mA
Ток Питания	385 µA
Ток Покоя	0.265 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.105V @500mA
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±3 %
Входное напряжение	2.7V ~ 5.5V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

TPS79501DRBR Описание продукта

DESCRIPTION
The TPS795xx family of low-dropout (LDO), low-power linear voltage regulators features high power-supply rejection ratio (PSRR), ultralow noise, fast start-up, and excellent line and load transient responses in small outline, SOT223-6 and 3 x 3 SON packages. Each device in the family is stable with a small 1-µF ceramic capacitor on the output. The family uses an advanced, proprietary BiCMOS fabrication process to yield extremely low dropout voltages (for example, 110 mV at 500 mA). Each device achieves fast start-up times (approximately 50 µs with a 0.001-µF bypass capacitor) while consuming very low quiescent current (265 µA, typical). Moreover, when the device is placed in standby mode, the supply current is reduced to less than 1 µA. The TPS79530 exhibits approximately 33 µVRMS of output voltage noise at 3.0 V output with a 0.1-µF bypass capacitor. Applications with analog components that are noise-sensitive, such as portable RF electronics, benefit from the high-PSRR and low-noise features, as well as from the fast response time.
FEATURES
• 500-mA Low-Dropout Regulator With Enable
• Available in Fixed and Adjustable (1.2-V to 5.5-V) Versions
• High PSRR (50 dB at 10 kHz)
• Ultralow Noise (33 µVRMS, TPS79530)
• Fast Start-Up Time (50 µs)
• Stable With a 1-µF Ceramic Capacitor
• Excellent Load/Line Transient Response
• Very Low Dropout Voltage (110 mV at Full Load, TPS79530)
• 6-Pin SOT223 and 3 × 3 SON Packages
APPLICATIONS
• RF: VCOs, Receivers, ADCs
• Audio
• Bluetooth®, Wireless LAN
• Cellular and Cordless Telephones
• Handheld Organizers, PDAs
