1N5819G - ON Semiconductor

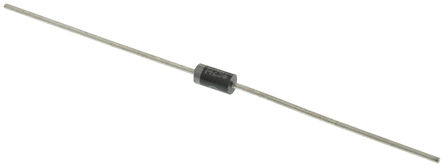

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

1N5819G
Производитель

ON Semiconductor
Чип воркер Часть №

CW788725
Категория

Диоды Шоттки
Упаковка

DO-204AL
Описание

Diode Schottky 40V 1A 2Pin DO-41 Bag
даташит

Datasheet

Способ оплаты и доставка

1N5819G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

1N5819G Диоды Шоттки характеристики

Атрибут	Значение атрибута

Часть №	1N5819G
Производитель	ON Semiconductor
Чип воркер Часть №	CW788725
Категория	Диоды Шоттки
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-204AL
Номинальное Напряжение (DC)	40.0 V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤1.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	600mV @1A
Полярность	Standard
Тепловое Сопротивление	80℃/W (RθJA)
Максимальное напряжение пробоя	40 V
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	25 A
Максимальное прямое напряжение (Макс)	600 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения (Макс)	125 ℃
Рассеиваемая Мощность (Макс)	1250 mW
	Развернуть все
Длина	5.2 mm
Ширина	2.7 mm
Высота	5.2 mm
Рабочая Температура	-65℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

1N5819G Описание продукта

The 1N5819G is an axial-leaded Schottky Barrier Rectifier with an epoxy molded case, all external surfaces corrosion-resistant and terminal lead is readily solderable finish. This series employs the Schottky barrier principle in a large area metal-to-silicon power diode. State-of-the-art geometry features chrome barrier metal, epitaxial construction with oxide passivation and metal overlap contact. It is ideally suited for use as rectifier in low-voltage, high-frequency inverter and freewheeling diodes.
Cathode indicated by polarity band
Extremely low forward voltage
Low stored charge and majority carrier conduction
Low power loss and high efficiency
48V Non-repetitive peak reverse voltage
28V RMS reverse voltage
80°C/W Junction-to-ambient thermal resistance
ESD sensitive device, take proper precaution while handling the device.
