TPS62742DSST - TI

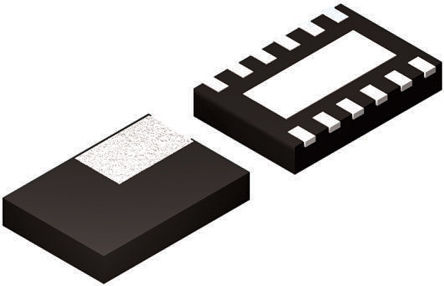

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS62742DSST
Производитель

TI
Чип воркер Часть №

CW35796310
Категория

Чип стабилизации напряжения
Упаковка

WSON-12
Описание

Conv DC-DC 2.2V to 5.5V Step Down Single-Out 1.8V to 3.3V 0.4A 12Pin WSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS62742DSST Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS62742DSST Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS62742DSST
Производитель	TI
Чип воркер Часть №	CW35796310
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WSON-12
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.8V ~ 3.3V
Выходной Ток	400 mA
Количество Стежков	12 Position
Ток Покоя	300 nA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Buck
Ток Переключения	0.65 A
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	400 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.2 V
Входное напряжение	2.2V ~ 5.5V
	Развернуть все
Длина	3.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS62742DSST Описание продукта

The TPS62742DSST is a Step-down Converter features typical 360nA quiescent current and operating with a tiny 2.2µH inductor and 10µF output capacitor. This new DCS-Control™ based device extends the light load efficiency range below 10µA load current. It supports output current up to 400mA. The device operates from rechargeable Li-ion batteries, Li-primary battery chemistries such as Li-SOCl2, Li-MnO2 and two or three cell alkaline batteries. The input voltage range up to 5.5V allows also operation from a USB port and thin-film solar modules. The output voltage is user selectable by four VSEL pins within a range from 1.8 to 3.3V in 100mV steps. It features low output ripple voltage and low noise with a small output capacitor. Once the battery voltage comes close to the output voltage (close to 100% duty cycle) the device enters no ripple 100% mode operation to prevent an increase of output ripple voltage. The device then stops switching and the output is connected to the input vol
RF friendly DCS-Control™
Low output ripple voltage
Automatic transition to no ripple 100% mode
Slew rate controlled load switch
Discharge function on VOUT/LOAD
Power good output
Up to 90% efficiency at 10µA output current
Green product and no Sb/Br
