TPS61291DRVT - TI

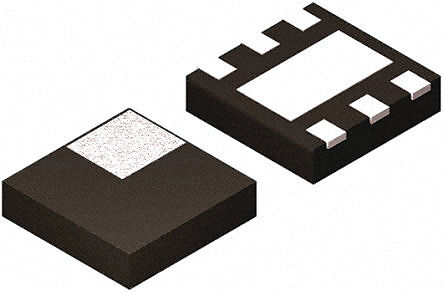

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS61291DRVT
Производитель

TI
Чип воркер Часть №

CW4082303
Категория

Преобразователь DC/DC
Упаковка

SON-6
Описание

Conv DC-DC 0.9V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 2.5V/3V/3.3V 0.25A 6Pin WSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

TPS61291DRVT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS61291DRVT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS61291DRVT
Производитель	TI
Чип воркер Часть №	CW4082303
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3 V
Выходной Ток	200 mA
Количество Стежков	6 Position
Ток Покоя	5.00 µA
Количество Регулируемых Выходов	1 Output
Топология	Boost
Ток Переключения	1 A
Максимальное входное напряжение	5 V
Входное напряжение (мин)	0.9 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	0.25 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	5 V
	Развернуть все
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS61291DRVT Описание продукта

The TPS61291DRVT is a Low Iq Boost Converter with an integrated bypass mode and pin selectable output voltages. In bypass operation, the device provides a direct path from the input to the system and allows a low power micro controller (MCU) such as the MSP430 to operate directly from a single 3V Li-MnO2 battery or dual alkaline battery cells. In bypass mode the integrated feedback divider network for boost mode operation is disconnected from the output and the quiescent current consumption drops down to only 15nA (typical). Bypass mode or boost mode operation is controlled by the system via the EN/BYP pin. The device integrates an enhanced bypass mode control to prevent charge, stored in the output capacitor during boost mode operation, from flowing back to the input and charging the battery. In boost mode, the device provides a minimum output current of 200mA at 3.3V VOUT from 1.8V VIN.
Start-up voltage 1.5V at 20mA load
Pin selectable output voltages (3.3, 3, 2.5V)
15nA Typical quiescent current in bypass mode
5.7µA Typical quiescent current in boost mode
Bypass switch from VIN to VOUT
Internal feedback divider disconnect (bypass mode)
Controlled bypass transition prevents reverse current into battery
Power-save mode at light loads
Over-temperature protection
Redundant overvoltage protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
