TDA7292 - ST Microelectronics

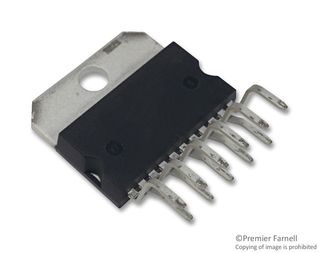

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TDA7292
Производитель

ST Microelectronics
Чип воркер Часть №

CW4733463
Категория

Усилитель звуковой частоты
Упаковка

Multiwatt-11
Описание

STMICROELECTRONICS TDA7292 Audio Power Amplifier, AB, 2Channel, 40W, ± 8V to ± 33V, Multiwatt, 11Pins
даташит

Datasheet

Способ оплаты и доставка

TDA7292 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TDA7292 Усилитель звуковой частоты характеристики

Атрибут	Значение атрибута

Часть №	TDA7292
Производитель	ST Microelectronics
Чип воркер Часть №	CW4733463
Категория	Усилитель звуковой частоты
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	Multiwatt-11
Напряжение Питания (DC)	33.0V (max)
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	11 Position
Рассеяние Мощности	40000 mW
Выходная Мощность	40 W
Усиление	80 dB
Входной Ток Смещения	500 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	40000 mW
Напряжение питания (Макс)	33 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TDA7292 Описание продукта

The TDA7292 is a class AB dual audio power amplifier assembled in 11 pin Multiwatt package. It has been specifically designed for high quality sound applications such as Hi-Fi music centres and stereo TV sets.
Wide supply voltage range from ±8V to ± 33V
Split supply
High output power of 40W in to 8ohm load with VS=±26V and THD=10%
Slew rate is 11V/ms
Supply voltage rejection ratio is 75dB
Peak output current is 5A
No "pop" at turn on/off
Short circuit protection
Thermal overload protection
Operating temperature range 0° to 70°C
