TPS54350PWPG4 - TI

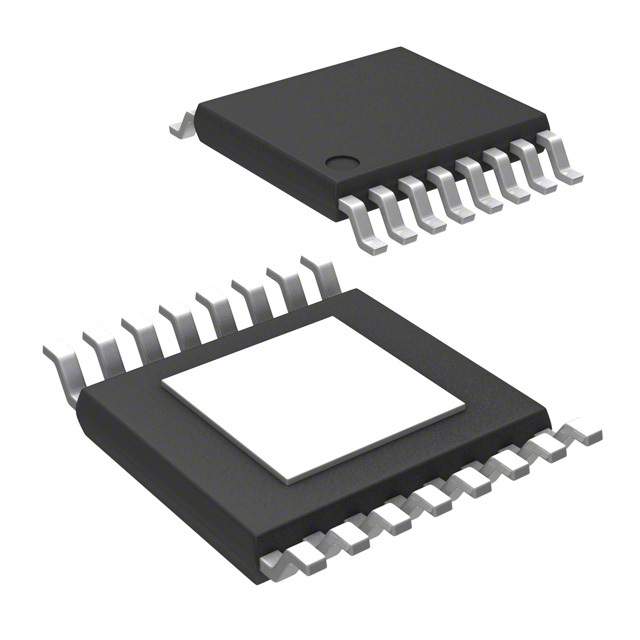

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54350PWPG4
Производитель

TI
Чип воркер Часть №

CW88677480
Категория

Преобразователь DC/DC
Упаковка

HTSSOP-16
Описание

Conv DC-DC 4.5V to 20V Step Down Single-Out 0.9V to 12V 3A 16Pin HTSSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS54350PWPG4 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54350PWPG4 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54350PWPG4
Производитель	TI
Чип воркер Часть №	CW88677480
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Частота	700 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.9V ~ 12V
Выходной Ток	3 A
Количество Стежков	16 Position
Ток Покоя	5.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Защита от Перегрева	Yes
Максимальное входное напряжение	20 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	12 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	20 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS54350PWPG4 Описание продукта

The TPS54350PWPG4 is a medium output current synchronous buck PWM Converter with an integrated high side MOSFET and a gate driver for an optional low side external MOSFET. Features include a high performance voltage error amplifier that enables maximum performance under transient conditions and flexibility in choosing the output filter inductors and capacitors. The TPS54350 has an undervoltage lockout circuit to prevent start-up until the input voltage reaches 4.5V, an internal slow-start circuit to limit in-rush currents and a power good output to indicate valid output conditions. The synchronization feature is configurable as either an input or an output for easy 180° out of phase synchronization. TI provides evaluation modules and the SWIFT™ designer software tool to aid in quickly achieving high-performance power supply designs to meet aggressive equipment development cycles.
Uses external low-side MOSFET or diode
Synchronizes to external clock
Internal slow start
Load protected by peak current limit and thermal shutdown
Adjustable undervoltage lockout
100mR/4.5A Peak MOSFET switch for high efficiency
180° Out of phase synchronization
Green product and no Sb/Br
