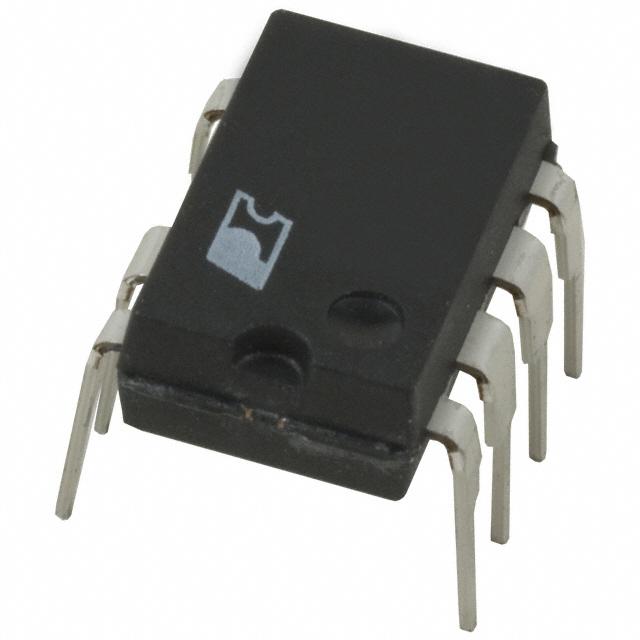

TOP243PN - Power Integrations

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TOP243PN
Производитель

Power Integrations
Чип воркер Часть №

CW9957219
Категория

Преобразователь AC-DC
Упаковка

DIP-8
Описание

POWER INTEGRATIONS TOP243PN AC-DC Converter IC, TOPSwitch-GX Family, Flyback, 85VAC - 265VAC, 15W, DIP-7
даташит

Datasheet

Способ оплаты и доставка

TOP243PN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TOP243PN Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	TOP243PN
Производитель	Power Integrations
Чип воркер Часть №	CW9957219
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	374V (max)
Номинальная Мощность	15 W
Выходное Напряжение	700 V
Выходной Ток	1.44 A
Пробивное Напряжение	700 V
Ток Питания	1.60 mA
Количество Стежков	7 Position
Выходная Мощность	15 W
Частота Переключения	132 kHz
Рабочий цикл	66.5 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	83 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85.265 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

TOP243PN Описание продукта

The TOP243PN is an extended power design flexible EcoSmart® Integrated Offline Switcher uses the same proven topology as TOPSwitch, integrating the high voltage power MOSFET, PWM control, fault protection and other control circuitry onto a single CMOS chip. Many functions are integrated to improve design flexibility, performance and energy efficiency. It is an integrated switched mode power supply chip that converts a current at the control input to a duty cycle at the open drain output of a high voltage power MOSFET. During normal operation the duty cycle of the power MOSFET decreases linearly with increasing CONTROL pin current. It incorporates many additional functions that increase power supply performance and design flexibility. A patented high voltage CMOS technology allows both the high voltage power MOSFET and all the low voltage control circuitry to be effectively integrated onto a single monolithic chip.
Extended power range for higher power
Fully integrated soft-start for minimum stress/overshoot
Externally programmable accurate current limit
Wider duty cycle for more power, smaller input capacitor
Line under-voltage detection - No turn-OFF glitches
Line overvoltage shutdown extends line surge limit
Line feed-forward with maximum duty cycle reduction rejects line ripple and limits DCMAX at line
Frequency jittering reduces EMI and EMI filtering
Regulates to zero load without dummy loading
Half frequency option in Y/R/F packages for video
Hysteretic thermal shutdown for automatic fault recovery
Large thermal hysteresis prevents PC board overheating
Frequency lowered with load for high standby efficiency
Allows shutdown/wake-up via LAN/input port
132kHz Frequency reduces transformer/power supply size
80mW at 110VAC, 160mW at 230VAC Extremely low consumption in remote OFF mode
