TC4425AVOA - Microchip

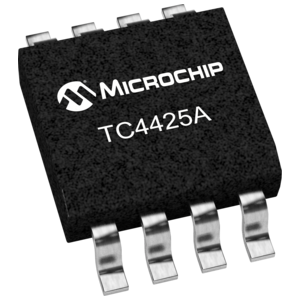

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4425AVOA
Производитель

Microchip
Чип воркер Часть №

CW23408815
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

Microchip TC4425AVOA; Dual MOSFET PowerDriver 4.5A; 4.5 to 18V; 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

TC4425AVOA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4425AVOA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4425AVOA
Производитель	Microchip
Чип воркер Часть №	CW23408815
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	12 ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	3 A
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.61 W
Время Нарастания	21 ns
Время падения	21 ns
Время падения (Макс)	21 ns
Время падения (Макс)	21 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	610 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99

TC4425AVOA Описание продукта

The TC4425AVOA is a dual complementary high-speed power MOSFET Driver features higher peak output current drive capability, lower shoot-through current, matched rise/fall times and propagation delay times. The TC4423A device is pin-compatible with the existing TC4423 family. The TC4425A driver can easily charge and discharge 1800pF gate capacitance in under 20ns, provides low enough impedances in both the ON and OFF states to ensure the MOSFETs intended state will not be affected, even by large transients. The inputs may be driven directly from either TTL or CMOS. In addition, the 300mV of built-in hysteresis provides noise immunity and allows the device to be driven from slow rising or falling waveforms. This dual-output 3A MOSFET driver family is offered with a -40 to 125°C temperature rating, making it useful in any wide temperature range application.
High capacitive load drive capability
40ns Typical short delay times
Matched rise/fall times
2.5R Typical low output impedance
Latch-up protected - Will withstand 1.5A reverse current
Logic input will withstand negative swing up to 5V
Pin-compatible with the TC4423/TC4424/TC4425 and TC4426A/TC4427A/TC4428A devices
