TS555IDT - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TS555IDT
Производитель

ST Microelectronics
Чип воркер Часть №

CW106511104
Категория

Деталь тактового сигнала
Упаковка

SOIC-8
Описание

STMICROELECTRONICS TS555IDT IC, TIMER, SINGLE, 2.7MHz, 16V, 8-SOIC
даташит

Datasheet

Способ оплаты и доставка

TS555IDT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TS555IDT Деталь тактового сигнала характеристики

Атрибут	Значение атрибута

Часть №	TS555IDT
Производитель	ST Microelectronics
Чип воркер Часть №	CW106511104
Категория	Деталь тактового сигнала
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	2.7 MHz
Напряжение Питания (DC)	2.00V (min)
Входное Напряжение (DC)	16.0V (max)
Выходной Ток	50 mA
Ток Питания	65 µA
Количество Стежков	8 Position
Рассеяние Мощности	715 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	715 mW
Напряжение питания	2V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TS555IDT Описание продукта

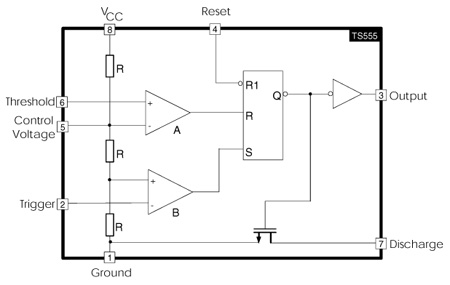

The TS555 is a single CMOS timer with very low consumption:
(Icc(TYP)TS555 = 110 μA at VCC = +5 V versus Icc(TYP)NE555(a)= 3 mA),
and high frequency:
(ff(max.) TS555 = 2.7 MHz versus f(max)NE555(a)= 0.1 MHz).
Timing remains accurate in both monostable and astable mode.
The TS555 provides reduced supply current spikes during output transitions, which enable the use of lower decoupling capacitors compared to those required by bipolar NE555(a).
With the high input impedance (1012Ω), timing capacitors can also be minimized.
**Key Features**
Very low power consumption:
110 μA typ at VCC = 5 V
90 μa typ at VCC = 3 V
High maximum astable frequency of 2.7 MHz
Pin-to-pin functionally-compatible with bipolar NE555(a)
Wide voltage range: +2 V to +16 V
Supply current spikes reduced during output transitions
High input impedance: 1012 Ω
Output compatible with TTL, CMOS and logic MOS
