STP9NK70ZFP - ST Microelectronics

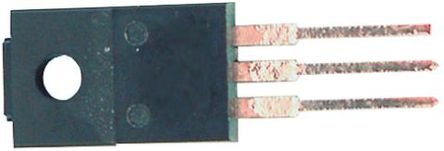

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP9NK70ZFP
Производитель

ST Microelectronics
Чип воркер Часть №

CW12025133
Категория

Труба MOS
Упаковка

TO-220-3
Описание

N-CHANNEL 700V 1Ω 7.5A TO-220/TO-220FP/D2PAK/I2PAK/TO-247 ZENER-PROTECTED SUPERMESH POWER MOSFET
даташит

Datasheet

Способ оплаты и доставка

STP9NK70ZFP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP9NK70ZFP Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP9NK70ZFP
Производитель	ST Microelectronics
Чип воркер Часть №	CW12025133
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	1 Ω
Полярность	N-Channel
Рассеяние Мощности	35 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	700 V
Непрерывный Ток Стока (Ids)	4.00 A
Время Нарастания	17 ns
Входная емкость (Ciss)	1370pF @25V(Vds)
Максимальная входная мощность	35 W
Время падения	13 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	35W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	16.4 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STP9NK70ZFP Описание продукта

The STP9NK70ZFP is a 700V N-channel Zener-protected Power MOSFET developed using SuperMESH™ technology, achieved through optimization of well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly down, special care is taken to ensure a very good dv/dt capability for the most demanding applications. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
Extremely high dv/dt capability
Improved ESD capability
100% Avalanche tested
Gate charge minimized
Very low intrinsic capacitance
Very good manufacturing repeatability
ESD sensitive device, take proper precaution while handling the device.
