LM431BIM - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM431BIM
Производитель

TI
Чип воркер Часть №

CW80922996
Категория

Опорный чип напряжения
Упаковка

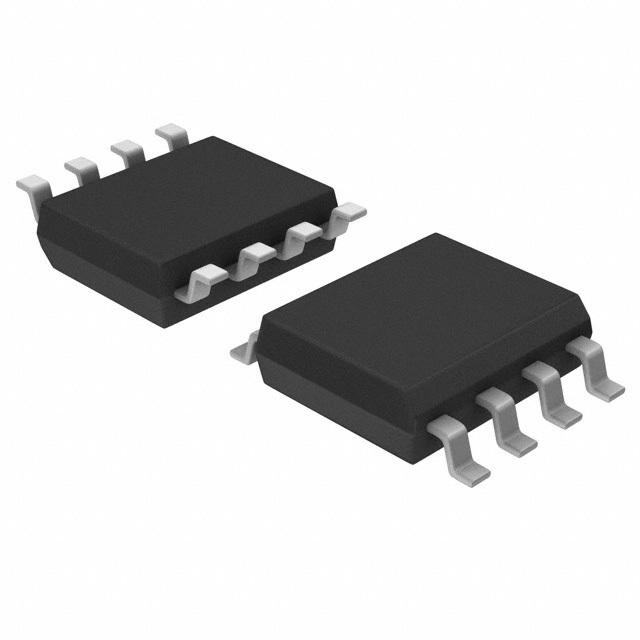

SOIC-8
Описание

V-Ref Adjustable 2.495V to 37V 100mA 8Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

LM431BIM Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM431BIM Опорный чип напряжения характеристики

Атрибут	Значение атрибута

Часть №	LM431BIM
Производитель	TI
Чип воркер Часть №	CW80922996
Категория	Опорный чип напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Допустимое Отклонение Ёмкости	±1 %
Выходное Напряжение	2.495V ~ 37V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	2.495 V
точность	1 %
Входное напряжение	37 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead

LM431BIM Описание продукта

Description
The LM431 is a 3-terminal adjustable shunt regulator with ensured temperature stability over the entire temperature range of operation. The output voltage may be set at any level greater than 2.5 V (VREF) up to 36 V merely by selecting two external resistors that act as a voltage divided network. Due to the sharp turnon characteristics this device is an excellent replacement for many Zener diode applications.
Features
1• Average Temperature Coefficient 50 ppm/°C
• Temperature Compensated for Operation Over the Full Temperature Range
• Programmable Output Voltage
• Fast Turnon Response
• Low-Output Noise
• Low-Dynamic Output Impedance
• Available in Space-Saving SOIC-8, SOT-23, and TO-92 Packages
Applications
• Adjustable Voltage or Current Linear and Switching Power Supplies
• Voltage Monitoring
• Current Source and Sink Circuits
• Circuits Requiring Precision References
• Zener Diode Replacements
