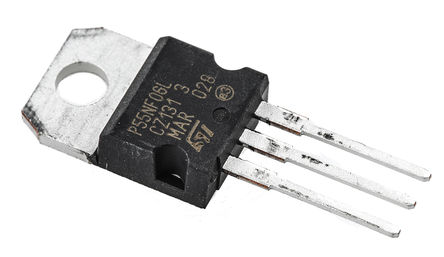

STP55NF06L - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP55NF06L
Производитель

ST Microelectronics
Чип воркер Часть №

CW3376793
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220 N-CH 60V 55A
даташит

Datasheet

Способ оплаты и доставка

STP55NF06L Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP55NF06L Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP55NF06L
Производитель	ST Microelectronics
Чип воркер Часть №	CW3376793
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	55.0 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.014 Ω
Полярность	N-Channel
Рассеяние Мощности	95 W
Пороговое Напряжение	1.7 V
Напряжение Сток-исток (Vds)	60 V
Пробивное Напряжение (Стока-исток)	60.0 V
Пробивное Напряжение (Затвор-Исток)	±16.0 V
Непрерывный Ток Стока (Ids)	55.0 A
Время Нарастания	100 ns
Входная емкость (Ciss)	1700pF @25V(Vds)
Максимальная входная мощность	95 W
Время падения	20 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	95W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STP55NF06L Описание продукта

The STP55NF06L is a N-channel Power MOSFET, latest development of STMicroelectronis unique Single Feature Size™ strip-based process. The resulting transistor shows extremely high packing density for low on-resistance, rugged avalanche characteristics and less critical alignment steps therefore a remarkable manufacturing reproducibility.
Exceptional dv/dt Capability
100% Avalanche Tested
Application Oriented Characterization
