ST1S10PUR - ST Microelectronics

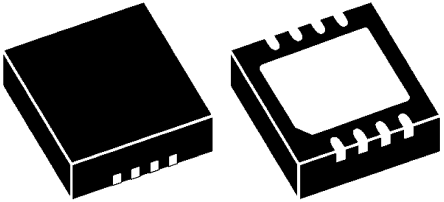

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ST1S10PUR
Производитель

ST Microelectronics
Чип воркер Часть №

CW5035959
Категория

Преобразователь DC/DC
Упаковка

DFN-8
Описание

Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8Pin DFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

ST1S10PUR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ST1S10PUR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	ST1S10PUR
Производитель	ST Microelectronics
Чип воркер Часть №	CW5035959
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15.3V
Выходной Ток	3 A
Количество Стежков	8 Position
Ток Покоя	2.5 mA
Частота Переключения	900 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	15.3 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 18V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ST1S10PUR Описание продукта

The ST1S10PUR is a high-efficiency step-down PWM current-mode Switching Regulator capable of providing up to 3A of output current. The device operates with an input supply range from 2.5 to 18V. It operates either at a 900kHz fixed frequency or can be synchronized to an external clock (from 400kHz to 1.2MHz). The high switching frequency allows the use of tiny SMD external components, while the integrated synchronous rectifier eliminates the need for a Schottky diode. The ST1S10 provides excellent transient response and is fully protected against thermal overheating, switching overcurrent and output short-circuit.
Step-down current mode PWM regulator
Synchronous rectification
Inhibit function
Internal soft-start
Dynamic short-circuit protection
Maximum standby supply current of 6µA over temperature range
2% DC output voltage tolerance
90% Typical efficiency
