PTV05010WAH - TI

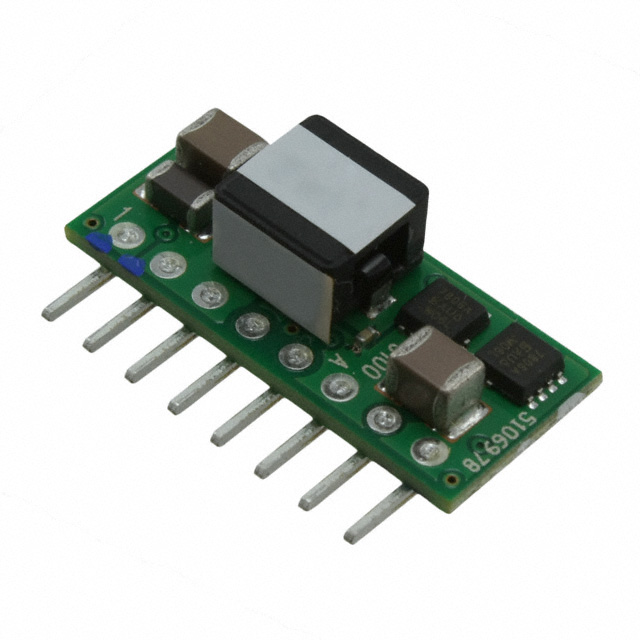

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PTV05010WAH
Производитель

TI
Чип воркер Часть №

CW9648343
Категория

Преобразователь DC-DC
Упаковка

SIP-8
Описание

Module DC-DC 5Vin 1Out 0.8V to 3.6V 8A 8Pin SIP Module Tray
даташит

Datasheet

Способ оплаты и доставка

PTV05010WAH Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PTV05010WAH Преобразователь DC-DC характеристики

Атрибут	Значение атрибута

Часть №	PTV05010WAH
Производитель	TI
Чип воркер Часть №	CW9648343
Категория	Преобразователь DC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	SIP-8
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	28 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 5.50V
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	8 A
Класс Огнеопасности	UL 94 V-0
Количество Регулируемых Выходов	1 Output
Частота Переключения	550kHz ~ 650kHz
Топология	Buck
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	8 A
Максимальная входная мощность	28.8 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	5 V
	Развернуть все
Длина	22.9 mm
Ширина	10.15 mm
Высота	8.38 mm
Вес	2.50 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR

PTV05010WAH Описание продукта

The PTV05010W is a ready-to-use nonisolated power module, and part of a new class of complete dc/dc switching regulators from Texas Instruments. These regulators combine high performance with double-sided, surface-mount construction, to give designers the flexibility to power the most complex multiprocessor digital systems using off-the-shelf catalog parts.
The PTV05010W series is produced in a 8-pin, single in-line pin (SIP) package. The SIP footprint minimizes board space, and offers an alternate package option for space conscious applications. Operating from a 5-V input bus, the series provides step-down conversion to a wide range of output voltages, at up to 8 A of output current. The output voltage can be set to any value over the range, 0.8 V to 3.6 V, using a single external resistor.
This series includes Auto-Track. Auto-Track simplifies the task of supply-voltage sequencing in a power system by enabling the output voltage of multiple modules to accurately track each other, or any external voltage, during power up and power down.
Other operating features include an on/off inhibit, and the ability to start up into an existing output voltage or prebias. A nonlatching overcurrent trip protects against load faults.
Target applications include complex multivoltage, multiprocessor systems that incorporate the industry"s high-speed microprocessors, bus drivers, and the TMS320 DSP family.
