OPA541AP - TI

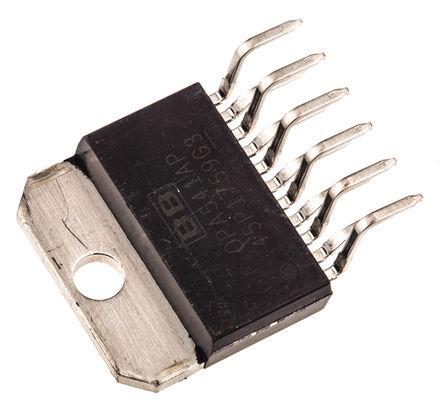

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OPA541AP
Производитель

TI
Чип воркер Часть №

CW952300
Категория

Операционный усилитель
Упаковка

TO-220-11
Описание

Operational Amplifier, Single, 1 Amplifier, 1.6MHz, 10V/µs, 20V to 70V, TO-220, 11Pins
даташит

Datasheet

Способ оплаты и доставка

OPA541AP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OPA541AP Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OPA541AP
Производитель	TI
Чип воркер Часть №	CW952300
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	TO-220-11
Напряжение Питания (DC)	80.0 V
Рабочее Напряжение	10V ~ 35V
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	11 Position
Рассеяние Мощности	125 W
Коэффициент Ослабления Синфазного Сигнала	95 dB
Входной Дрейф Смещения	15.0 µV/K
Ширина Ленты	1.6 MHz
Скорость Нарастания	10.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.6 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	4 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Gain Bandwidth	1.6 MHz
Минимальный диапазон CMRR	95 dB
Напряжение питания	20V ~ 70V
Напряжение питания (Макс)	35 V
	Развернуть все
Длина	20.02 mm
Ширина	10.7 mm
Высота	4.5 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

OPA541AP Описание продукта

The OPA541AP is a high power, monolithic FET input operational amplifier in 11 pin TO-220 package. Internal current limit circuitry can be user programmed with single external resistor protecting amplifier and load from fault conditions. The OPA541 is fabricated using a proprietary bipolar/FET process. It uses single current limit resistor to set both positive and negative current limits. Applications currently using hybrid power amplifiers requiring two current limit resistors need not be modified.
Capable of operation from power supplies up to ±40V
Continuous current of 5A and peak current of 10A
Programmable current limit
Gain bandwidth product of 1.6MHz
Slew rate of 10V/µs
Input offset voltage of ±2mV
Input bias current of 4pA
Common mode rejection of 113dB
Power supply voltage from ±10V to ±35V
Operating temperature range from -25°C to 85°C
This integrated circuit can be damaged by ESD. Failure to observe proper handling and installation procedures can cause damage.
