TPS7233QD - TI

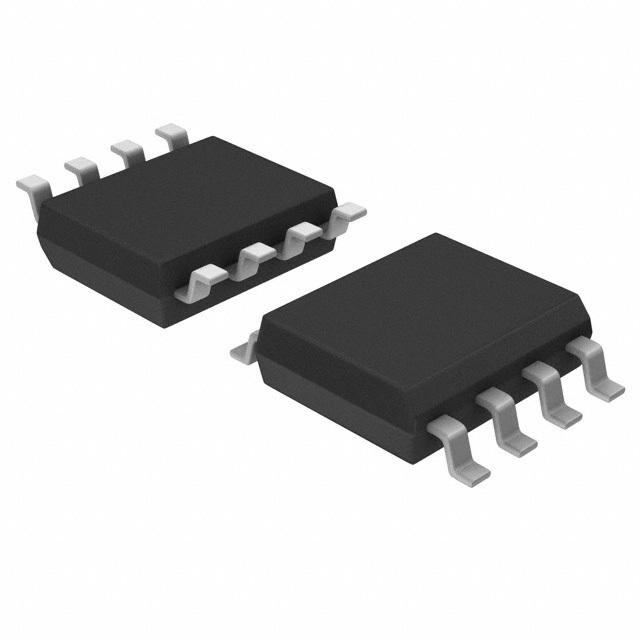

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS7233QD
Производитель

TI
Чип воркер Часть №

CW47834778
Категория

Чип стабилизации напряжения
Упаковка

SOIC-8
Описание

Single Channel LDO Single Output LDO, 250mA, Fixed(3.3V), Low Quiescent Current, Power Good (PG) Output LDO Regulator Pos 3.3V 0.25A 8Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

TPS7233QD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS7233QD Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	TPS7233QD
Производитель	TI
Чип воркер Часть №	CW47834778
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	250 mA
Ток Питания	225µA ~ 325µA
Количество Стежков	8 Position
Рассеяние Мощности	0.725 W
Ток Покоя	180 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	360 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	10 V
Входное напряжение (мин)	3.98 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.25 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	725 mW
точность	±2 %
Входное напряжение	3.98V ~ 10V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TPS7233QD Описание продукта

The TPS7233QD is a 3.3V fixed output low-dropout (LDO) Linear Regulator with extremely low quiescent currents compared to conventional LDO regulators. A combination of new circuit design and process innovation has enabled the usual PNP pass transistor to be replaced by a PMOS device. Because the PMOS pass element behaves as a low-value resistor. Since the PMOS pass element is a voltage-driven device, the quiescent current is very low (300µA maximum) and is stable over the entire range of output load current (0mA to 250mA). The low-dropout (LDO) voltage and micropower operation result in a significant increase in system battery operating life. The device also features a logic-enabled sleep mode to shut down the regulator, reducing quiescent current to 0.5µA maximum at TJ = 25°C. Other features include a power-good function that reports low output voltage and may be used to implement a power-ON reset or a low-battery indicator.
180µA Typical low quiescent current independent of load
Output regulated to ±2% over full operating range
Green product and no Sb/Br
