NSR0340P2T5G - ON Semiconductor

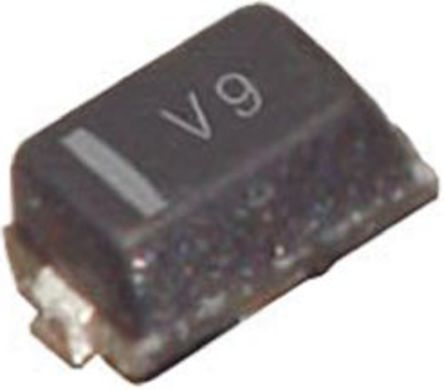

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
-
Часть №NSR0340P2T5G
-
ПроизводительON Semiconductor
-
Чип воркер Часть №CW16531703
-
КатегорияДиоды Шоттки
-
УпаковкаSOD-923
-
ОписаниеON Semi NSR0340P2T5G, SMT Schottky Diode, 40V 200mA, 3ns, 2Pin SOD-923
-
даташитDatasheet
Способ оплаты и доставка
{{ estimate }}
NSR0340P2T5G Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
- |
{{outStock}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
- | ${{UpToFourDecimals(priceCalc,skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
{{ apiText }}{{ apiTime }}(UTC+8)
NSR0340P2T5G Диоды Шоттки характеристики
| Атрибут | Значение атрибута |
|---|---|
| Часть № | NSR0340P2T5G |
| Производитель | ON Semiconductor |
| Чип воркер Часть № | CW16531703 |
| Категория | Диоды Шоттки |
| даташит | Datasheet |
| Стиль Монтажа | Surface Mount |
| Количество Выводов | 2 Pin |
| Корпус/Пакет | SOD-923 |
| Количество Стежков | 2 Position |
| Напряжение в Прямом Направлении | 560mV @200mA |
| Рассеяние Мощности | 190 mW |
| Тепловое Сопротивление | 520℃/W (RθJA) |
| Обратное время восстановления | 3 ns |
| Прямой ток | 200 mA |
| Максимальный ток перенапряжения (Ifsm) | 1 A |
| Максимальное прямое напряжение (Макс) | 560 mV |
| Прямой ток (макс) | 200 mA |
| Рабочая температура (Макс) | 125 ℃ |
| Рабочая температура (мин) | -55 ℃ |
| Развернуть все | |
| Длина | 0.85 mm |
| Ширина | 0.65 mm |
| Высота | 0.4 mm |
| Рабочая Температура | -55℃ ~ 125℃ |
| Жизненный Цикл Продукта | Active |
| Упаковка | Cut Tape (CT) |
| RoHS Комплаенс | RoHS Compliant |
| Бессвинцовая Статус | Lead Free |
| REACH SVHC Комплаенс | No SVHC |
| REACH SVHC Compliance Edition | 2015/12/17 |
NSR0340P2T5G Описание продукта
- The NSR0340P2T5G is a Schottky Barrier Diode optimized for very low forward voltage drop, low leakage current and used in a wide range of DC-DC converter, clamping and protection applications in portable devices. This SOD-923 miniature package enables designers to meet the challenging task of achieving higher efficiency and meeting reduced space requirements. It is used in LCD and keypad backlighting, camera photo flash, buck and boost DC-DC converter, reverse voltage and current protection, mobile handsets, mp3 players, digital camera and camcorders, notebook PCs & PDAs and GPS.
- 420mV at 100mA Very low forward voltage drop
- 0.6uA at 10V Low reverse current VR
- Power dissipation of 190mW with minimum trace
- 3.0ns at 10mA Very high switching speed
- 4pF at 5.0V Low capacitance CT
- AEC Qualified
- Pb-free, halogen free
