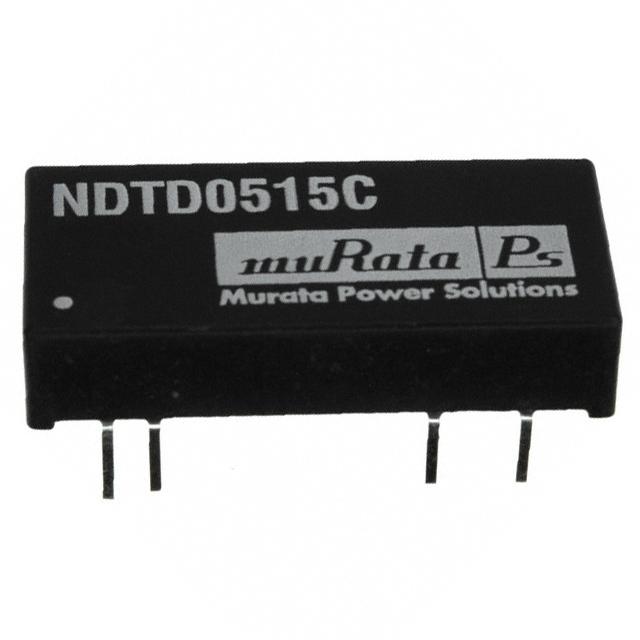

NDTD0515C - muRata

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NDTD0515C
Производитель

muRata
Чип воркер Часть №

CW45698450
Категория

Преобразователь DC/DC
Упаковка

DIP-24
Описание

Module DC-DC 5Vin 2Out 15V/-15V 0.1A 3W 8Pin DIP
даташит

Datasheet

Способ оплаты и доставка

NDTD0515C Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NDTD0515C Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	NDTD0515C
Производитель	muRata
Чип воркер Часть №	CW45698450
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	3 W
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	4.50V ~ 9.00V
Выходное Напряжение	±15 V
Выходной Ток	0.1 A
Выходная Мощность	3 W
Напряжение Изоляции	1 kV
Частота Переключения	620 kHz
Максимальное входное напряжение	9 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	9 V
Входное напряжение (мин мин.)	4.5 v
Выходной ток (Макс)	100mA, 100mA
Максимальная входная мощность	3 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Входное напряжение	4.5V ~ 9V
	Развернуть все
Ширина	14.66 mm
Высота	7 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

NDTD0515C Описание продукта

The NDTD0515C is a 2-output 3W board-mount isolated DC/DC Converter offering 2:1 input voltage range. The device delivers 3W output power up to 85°C without heat-sinking. A fly-back oscillator design with isolated feed-back is used to give regulation over the full operating range of 25 to 100% of full load. It is strongly recommended that external capacitors be used on input and output to guarantee performance over full load and input voltage range.
Industry standard foot-print
Dual isolated output
Short-circuit protection
No heat-sink required
Internal SMD construction
Fully encapsulated
Power density 0.9W/cm³
75% Minimum efficiency
34pF Isolation capacitance
