LQW15AN15NH00D - muRata

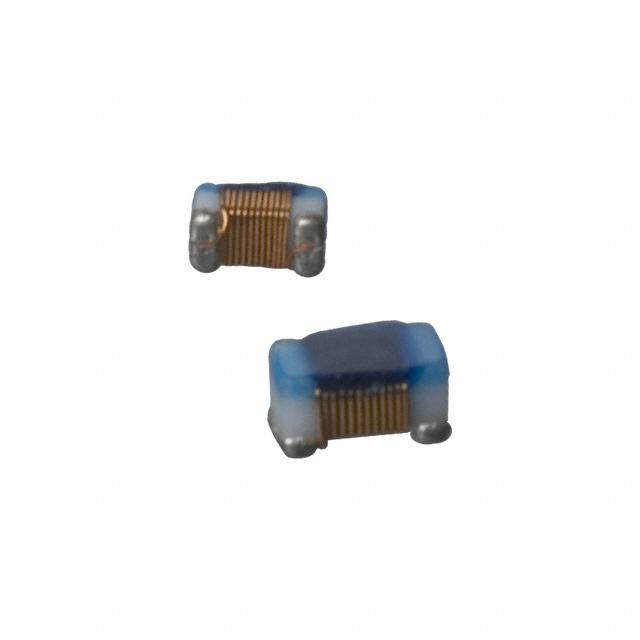

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LQW15AN15NH00D
Производитель

muRata
Чип воркер Часть №

CW1295926
Категория

Индуктивность
Упаковка

0402
Описание

0402 15nH ±3%
даташит

Datasheet

Способ оплаты и доставка

LQW15AN15NH00D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LQW15AN15NH00D Индуктивность характеристики

Атрибут	Значение атрибута

Часть №	LQW15AN15NH00D
Производитель	muRata
Чип воркер Часть №	CW1295926
Категория	Индуктивность
даташит	Datasheet
Стиль Монтажа	Surface Mount
Корпус/Пакет (СИ)	1005
Корпус/Пакет	0402
Номинальный Ток	460 mA
Допустимое Отклонение Ёмкости	±3 %
Индуктивность	0.015 µH
Частотой Собственного Резонанса	5 GHz
Серия Деталей	LQW
Допустимое Отклонение Индуктивности	±3 %
Частота испытаний	100 MHz
Сопротивление постоянному току (DCR)	≤160 mΩ
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	±3 %
Сопротивление (DC Макс)	0.16 Ω
	Развернуть все
Длина	1 mm
Ширина	0.6 mm
Высота	0.6 mm
Вес	0.0008 g
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
Минимальное количество упаковки	10000
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

LQW15AN15NH00D Описание продукта

LQW15A_00 Series The LQW15A series consists of air core chip coil using a miniature alumina core.The tight inductance tolerance (+-0.2nH, +-3%) is available due to Murata"s original wound technology.The LQW15A series has high Q value in high frequency range and high self resonant frequency. It is suitable for high frequency circuits which are used in telecommunications equipment. Features 1. Horizontal wound structure enables tight inductance tolerance (+-0.2nH, +-3%) And tolerance of +-0.1nH, +-2% is available. 2. Wide variation in inductance value. 3. The subminiature dimensions (1.0x0.5mm) allow high density mounting. 4. The high self resonant frequency realizes high Q value and stable inductance at high frequency. 5. Low DC resistance design is ideal for low loss, high output and low power consumption. 6. Resin-coated surface enables excellent mounting.
