IRLL2705PBF - Infineon

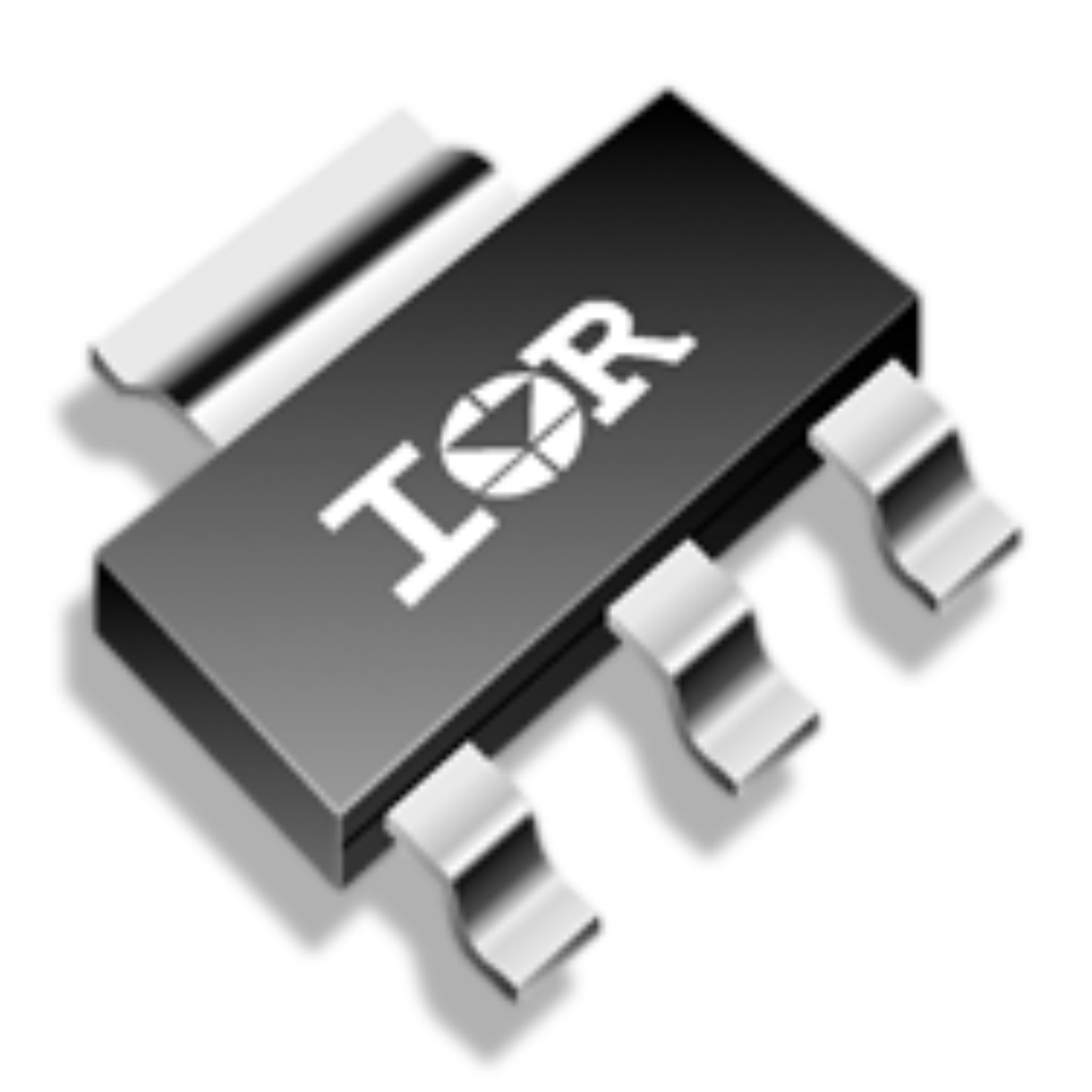

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRLL2705PBF
Производитель

Infineon
Чип воркер Часть №

CW9815767
Категория

Труба MOS
Упаковка

TO-261-4
Описание

SOT-223 N-CH 55V 5.2A
даташит

Datasheet

Способ оплаты и доставка

IRLL2705PBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRLL2705PBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRLL2705PBF
Производитель	Infineon
Чип воркер Часть №	CW9815767
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-261-4
Номинальная Мощность	2.1 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.04 Ω
Полярность	N-Channel
Рассеяние Мощности	2.1 W
Пороговое Напряжение	2 V
Входная Ёмкость	870pF @25V
Напряжение Сток-исток (Vds)	55 V
Пробивное Напряжение (Стока-исток)	55 V
Непрерывный Ток Стока (Ids)	5.2A
Время Нарастания	12 ns
Входная емкость (Ciss)	870pF @25V(Vds)
Время падения	22 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1W (Ta)
	Развернуть все
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.7 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not For New Designs
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free

IRLL2705PBF Описание продукта

The IRLL2705PBF is a 55V single N-channel HEXFET® Power MOSFET, fifth generation HEXFET utilizes advanced processing techniques to achieve extremely low on-resistance per silicon area. This benefit, combined with the fast switching speed and ruggedized device design that HEXFET power MOSFET is well known for, provides the designer with an extremely efficient and reliable device for use in a wide variety of applications. The power MOSFET is designed for surface-mount using vapour phase, infrared or wave soldering techniques. Its unique package design allows for easy automatic pick-and-place, it has the added advantage of improved thermal performance due to an enlarged tab for heat sinking. Power dissipation of 1.0W is possible in a typical surface mount application.
Surface mount
Dynamic dV/dt rating
Logic level gate drive
Fast switching
Easy to parallel
Advanced process technology
Ultra low on-resistance
