IR2213SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2213SPBF
Производитель

Infineon
Чип воркер Часть №

CW6277096
Категория

Драйвер FET
Упаковка

SOIC-16
Описание

MOSFET DRVR 1.2kV 2.5A 2Out Hi/Lo Side Non-Inv 16Pin SOIC W Tube
даташит

Datasheet

Способ оплаты и доставка

IR2213SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2213SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2213SPBF
Производитель	Infineon
Чип воркер Часть №	CW6277096
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	12.0V (min)
Время Нарастания/Спада	25ns, 17ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	12.20 V
Выходной Ток	1.7 A
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Ток Покоя	180 µA
Время Нарастания	25 ns
Время падения	17 ns
Время падения (Макс)	17 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	125 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	12V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR2213SPBF Описание продукта

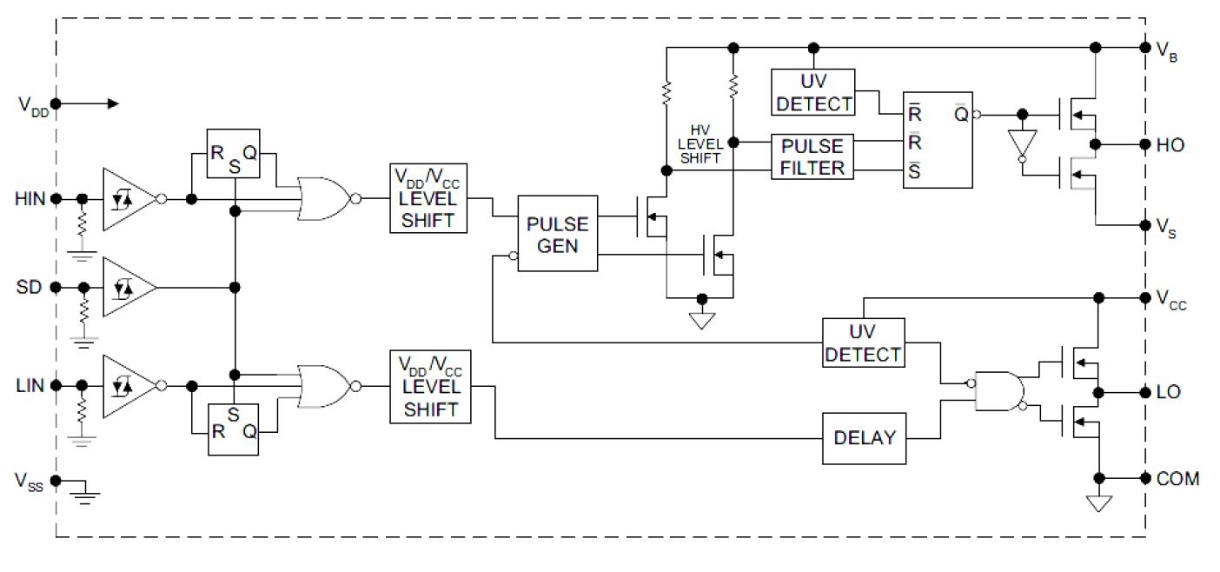

The IR2213SPBF is a high voltage high speed power MOSFET and IGBT Driver with independent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technology enables ruggedized monolithic construction. Logic inputs are compatible with standard CMOS or LSTTL outputs and down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications. The floating channel can be used to drive a N-channel power MOSFET or IGBT in the high-side configuration which operates up to 1200V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage
DV/DT Immune
Under-voltage lockout for both channels
CMOS Schmitt-triggered inputs with pull-down
Cycle-by-cycle edge-triggered shutdown logic
Matched propagation delay for both channels
Outputs in phase with inputs
3.3V Logic compatible
Logic and power ground ±5V offset
