IR2136SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2136SPBF
Производитель

Infineon
Чип воркер Часть №

CW5559830
Категория

Драйвер FET
Упаковка

SOIC-28
Описание

MOSFET DRVR 600V 0.35A 6Out Hi/Lo Side 3-Phase Brdg Inv 28Pin SOIC W Tube
даташит

Datasheet

Способ оплаты и доставка

IR2136SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2136SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2136SPBF
Производитель	Infineon
Чип воркер Часть №	CW5559830
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	125ns, 50ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	620 V
Выходной Ток	200 mA
Количество Стежков	28 Position
Рассеяние Мощности	1600 mW
Ток Покоя	1.6 mA
Время Нарастания	125 ns
Время падения	50 ns
Время падения (Макс)	75 ns
Время падения (Макс)	190 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR2136SPBF Описание продукта

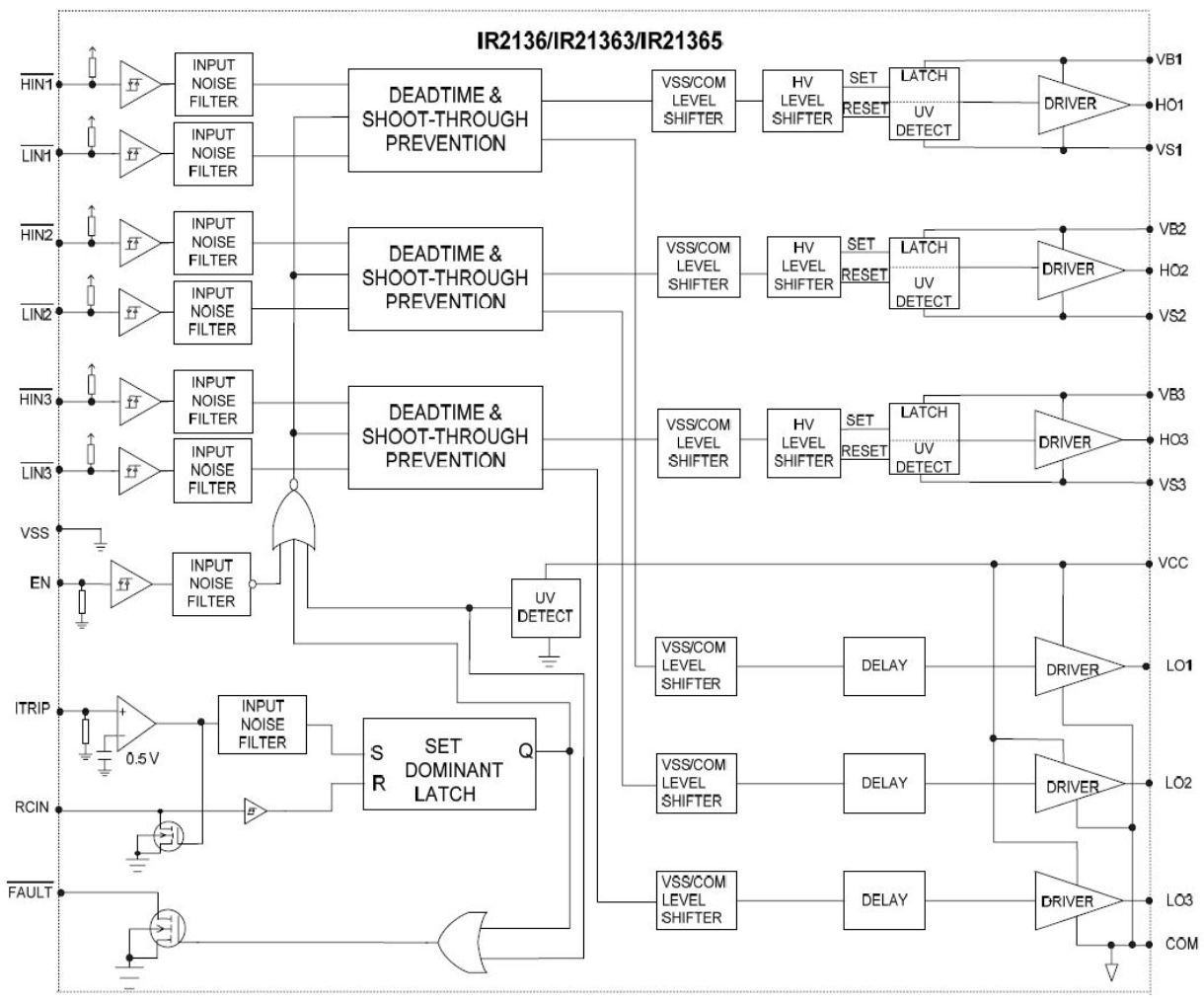

The IR2136SPBF is a high voltage high speed power MOSFET and IGBT Bridge Driver with three independent high and low-side referenced output channels for 3-phase applications. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 3.3V logic. A current trip function which terminates all six outputs can be derived from an external current sense resistor. An enable function is available to terminate all six outputs simultaneously. An open-drain FAULT signal is provided to indicate that an overcurrent or under-voltage shutdown has occurred. Overcurrent fault conditions are cleared automatically after a delay programmed externally via an RC network connected to the RCIN input. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channels can be used to drive N-channel power MOSFETs/IGBTs in the high-side configuration which operates up to 600V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout for all channels
Overcurrent shutdown turns OFF all six drivers
Independent 3 half-bridge drivers
Matched propagation delay for all channels
Cross-conduction prevention logic
High-side outputs out of phase
3.3V Logic compatible
Lower di/dt gate drive for better noise immunity
Externally programmable delay for automatic fault clear
