INA214AIDCKT - TI

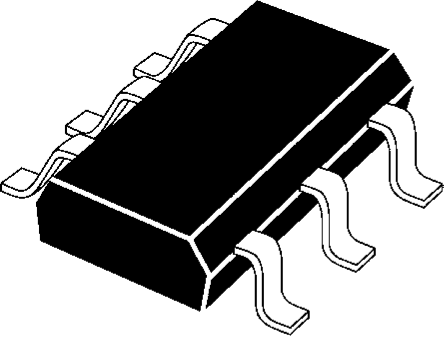

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA214AIDCKT
Производитель

TI
Чип воркер Часть №

CW3702767
Категория

Буферный усилитель
Упаковка

SC-70-6
Описание

Current Sense Amplifier, Bi-Directional Current, 1 Amplifier, 35µA, SC-70, 6Pins, -40℃, 125℃
даташит

Datasheet

Способ оплаты и доставка

INA214AIDCKT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA214AIDCKT Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	INA214AIDCKT
Производитель	TI
Чип воркер Часть №	CW3702767
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	2.70V (min)
Ток Питания	65 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Коэффициент Ослабления Синфазного Сигнала	140 dB
Ширина Ленты	14 kHz
Скорость Нарастания	40.0 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	30 kHz
Входное Напряжение Смещения	60 µV
Входной Ток Смещения	35 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	105 dB
точность	±1 %
Минимальный диапазон CMRR	105 dB
Напряжение питания	2.7.26 VDC
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 26V
	Развернуть все
Длина	2 mm
Ширина	1.25 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR

INA214AIDCKT Описание продукта

The INA214AIDCKT is a low/high-side zero-drift bi-directional voltage output Current-shunt Monitor that can sense drops across shunts at common-mode voltage of 26V, independent of the supply voltage. Fixed gain of 100V/V and low offset of the zero-drift architecture enables current sensing with maximum drops across the shunt as low as 10mV full-scale. This monitor draws a maximum of 100µA of supply current.
100µA Maximum quiescent current
0.5µV/°C Maximum offset drift
10ppm/°C Maximum gain drift
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
