HMC516 - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HMC516
Производитель

ADI
Чип воркер Часть №

CW2341375
Категория

Усилитель IC и модуль RF
Упаковка

Die
Описание

ANALOG DEVICES HMC516 RF Amplifier IC, 20.5dB Gain / 1.8dB Noise, 7GHz to 17GHz, 2.5V to 3.5V, Gel Pack
даташит

Datasheet

Способ оплаты и доставка

HMC516 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HMC516 Усилитель IC и модуль RF характеристики

Атрибут	Значение атрибута

Часть №	HMC516
Производитель	ADI
Чип воркер Часть №	CW2341375
Категория	Усилитель IC и модуль RF
даташит	Datasheet
Количество Выводов	8 Pin
Корпус/Пакет	Die
Частота	7GHz ~ 17GHz
Напряжение Питания (DC)	2.50V (min)
Ток Питания	65 mA
Количество Каналов	1 Channel
Рассеяние Мощности	1.25 W
Усиление	20.5 dB
Частота испытаний	7GHz ~ 17GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1250 mW
Напряжение питания	3 V
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

HMC516 Описание продукта

Product Details

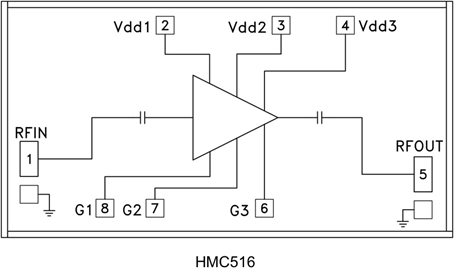

The HMC516 chip is a high dynamic range GaAs PHEMT MMIC Low Noise Amplifier (LNA) which covers the 7 to 17 GHz frequency range. The HMC516 provides 20 dB of small signal gain, 1.8 dB of noise figure and has an output IP3 greater than +20 dBm. The chip can easily be integrated into hybrid or MCM assemblies due to its small size. All data is tested with the chip in a 50 Ohm test fixture connected via 0.075mm (3 mil) ribbon bonds of minimal length 0.31 mm (12 mil). Two 0.025 mm (1 mil) diameter bondwires may also be used to make the RFIN and RFOUT connections.
Applications
Point-to-Point Radios
Point-to-Multi-Point Radios & VSAT
Test Equipment and Sensors
Military & Space
### Features and Benefits
Noise Figure: 1.8 dB
Gain: 20 dB
OIP3: +20 dBm
Single Supply: 3V @ 65 mA
50 Ohm Matched Input/Output
Die Size: 2.52 x 1.32 x 0.1 mm
