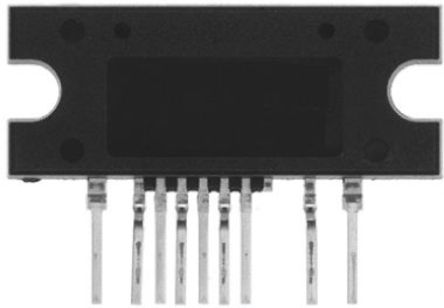

FSFR1800XSL - Fairchild

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FSFR1800XSL
Производитель

Fairchild
Чип воркер Часть №

CW95347989
Категория

Преобразователь AC-DC
Упаковка

SIP-9
Описание

Fairchild Semiconductor FSFR1800XSL Intelligent Power Switch, 7A, 350 → 400V, 260W, 9Pin, SIP
даташит

Datasheet

Способ оплаты и доставка

FSFR1800XSL Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FSFR1800XSL Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	FSFR1800XSL
Производитель	Fairchild
Чип воркер Часть №	CW95347989
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	260 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	7 A
Пробивное Напряжение	500 V
Ток Питания	7 mA
Рассеяние Мощности	11.7 W
Частота Переключения	300kHz (MAX)
Рабочий цикл	50 %
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	11700 mW
	Развернуть все
Длина	26.2 mm
Ширина	10.7 mm
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 130℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

FSFR1800XSL Описание продукта

Description
The FSFR-XS series includes highly integrated power switches designed for high-efficiency half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FSFRXS series simplifies designs while improving productivity and performance. The FSFR-XS series combines power MOSFETs with fast-recovery type body diodes, a highside gate-drive circuit, an accurate current controlled oscillator, frequency limit circuit, soft-start, and built-in
protection functions.
Features
Variable Frequency Control with 50% Duty Cycle for Half-Bridge Resonant Converter Topology
High Efficiency through Zero Voltage Switching (ZVS)
Internal UniFET™ with Fast-Recovery Body Diode
Fixed Dead Time (350ns) Optimized for MOSFETs
Up to 300kHz Operating Frequency
Auto-Restart Operation for All Protections with External LVCC
Protection Functions: Over-Voltage Protection (OVP), Over-Current Protection (OCP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD)
Applications
PDP and LCD TVs
Desktop PCs and Servers
Adapters
Telecom Power Supplies
