FOD8316R2V - ON Semiconductor

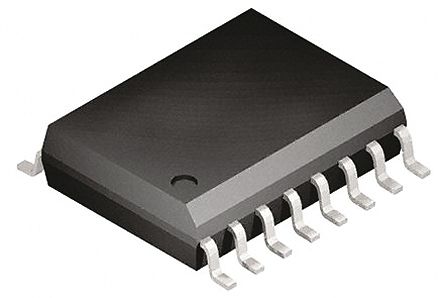

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FOD8316R2V
Производитель

ON Semiconductor
Чип воркер Часть №

CW58042314
Категория

Оптопара/ оптоизолятор
Упаковка

SOIC-16
Описание

Optocoupler Drive 2CH 5.5V 1500V 16Pin SOIC W T/R
даташит

Datasheet

Способ оплаты и доставка

FOD8316R2V Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FOD8316R2V Оптопара/ оптоизолятор характеристики

Атрибут	Значение атрибута

Часть №	FOD8316R2V
Производитель	ON Semiconductor
Чип воркер Часть №	CW58042314
Категория	Оптопара/ оптоизолятор
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	34 ns
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	600 mW
Время Нарастания	34 ns
Напряжение Изоляции	4243 Vrms
Время падения	34 ns
Время падения (Макс)	34 ns
Время падения (Макс)	34 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Напряжение питания	15V ~ 30V
	Развернуть все
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

FOD8316R2V Описание продукта

The FOD8316 is an advanced 2.5A Output Current IGBT Drive Optocoupler, capable of driving most 1200V/ 150A IGBTs. It is ideally suited for fast switching driving of power IGBTs and MOSFETs used in motor control inverter applications and high performance power systems. It offers critical protection features necessary for preventing fault conditions that lead to destructive thermal runaway of IGBTs.It utilizes Fairchild’s patented coplanar packaging technology, Optoplanar®, and optimized IC design to achieve high noise immunity, characterized by high common mode rejection and power supply rejection specifications.It consists of an integrated gate drive optocoupler featuring low R CMOS transistors to drive the IGBT from rail to rail and an integrated high speed isolated feedback for fault sensing. The device is housed in a compact 16-pin small outline plastic package which meets the 8mm creepage and clearance requirements.
Features
---
|
High Noise Immunity characterized by common mode rejection
35kV/μs Minimum Common Mode Rejection (Vcm = 1500Vpk)
2.5A peak output current driving capability for most 1200V/150A IGBT
Optically isolated fault sensing feedback
“Soft” IGBT turn-off
Built-in IGBT protection
Desaturation detection
Under voltage lockout protection
1,414V (peak) working voltage rating
8,000V (peak) transient isolation voltage rating
Wide supply voltage range from 15V to 30V
Use of P-Channel MOSFETs at output stage enables output voltage swing close to the supply rail (rail-to-rail output)
3.3V/5V, CMOS/TTL compatible inputs
High Speed
Extended industrial temperate range, -40°C to 100°C temperature range
500ns max. propagation delay over full operating temperature range
UL1577, 4,243 VRMS for 1 min.
Safety and regulatory
RDS(ON) of 1 Ω (typ.) offers lower power dissipation
DIN EN/IEC 60747-5-5
8mm creepage and clearance distances
User configurable: inverting, non-inverting, auto-reset, auto-shutdown
