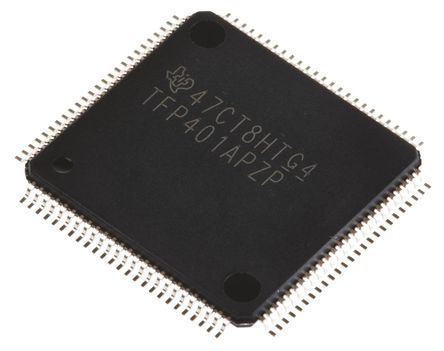

TFP401APZP - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TFP401APZP
Производитель

TI
Чип воркер Часть №

CW541167
Категория

Чип интерфейса
Упаковка

TQFP-100
Описание

DVI RECEIVER, 3.6V, TQFP-100
даташит

Datasheet

Способ оплаты и доставка

TFP401APZP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TFP401APZP Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	TFP401APZP
Производитель	TI
Чип воркер Часть №	CW541167
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Частота	25.0 MHz
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Выходной Ток	370 mA
Ток Питания	370 mA
Количество Каналов	3 Channel
Количество Стежков	100 Position
Скорость Передачи Данных	495 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR

TFP401APZP Описание продукта

The TFP401APZP is a TI PanelBus™ DVI Receiver, HSYNC fix. The TI PanelBus™ flat-panel display product, part of a comprehensive family of end-to-end DVI 1.0 compliant solutions. Targeted primarily at desktop LCD monitors and digital projectors, the TFP401APZP finds applications in any design requiring high-speed digital interface. The TFP401APZP supports display resolutions up to 1080p and WUXGA in 24-bit true-colour pixel format. The TFP401APZP offers design flexibility to drive one or two pixels per clock, supports TFT or DSTN panels and provides an option for time-staggered pixel outputs for reduced ground bounce. PowerPAD advanced packaging technology results in best-of-class power dissipation, footprint and ultralow ground inductance. The TFP401APZP combines PanelBus circuit innovation with TI"s advanced 0.18µm EPIC-5 CMOS process technology, along with TI PowerPAD package technology to achieve a reliable, low-powered, low-noise, high-speed digital interface solution.
Supports pixel rates up to 165MHz (including 1080p and WUXGA at 60Hz)
Digital visual interface (DVI) specification compliant
True-colour, 24-bit/pixel, 16.7M colours at 1 or 2 pixels per clock
Laser trimmed internal termination resistors for optimum fixed impedance matching
Skew tolerant up to one pixel-clock cycle
4x Oversampling
Reduced power consumption - 1.8V core operation with 3.3V I/Os and supplies
Reduced ground bounce using time-staggered pixel outputs
Incorporates HSYNC jitter immunity
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
