DS90UB914ATRHSJQ1 - TI

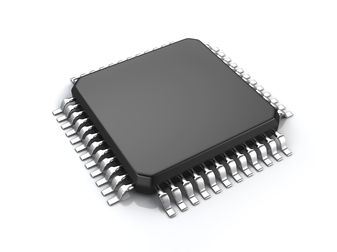

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DS90UB914ATRHSJQ1
Производитель

TI
Чип воркер Часть №

CW34760603
Категория

LVDS, M-LVDS, ECL, CML
Упаковка

WQFN-48
Описание

LVDS Deserializer 1400Mbps 0.412V Automotive 48Pin WQFN EP T/R
даташит

Datasheet

Способ оплаты и доставка

DS90UB914ATRHSJQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DS90UB914ATRHSJQ1 LVDS, M-LVDS, ECL, CML характеристики

Атрибут	Значение атрибута

Часть №	DS90UB914ATRHSJQ1
Производитель	TI
Чип воркер Часть №	CW34760603
Категория	LVDS, M-LVDS, ECL, CML
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	WQFN-48
Количество Выходных Интерфейсов	12 Output
Входной ток (мин)	20 μA
Количество входов	1 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.71V ~ 3.6V
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

DS90UB914ATRHSJQ1 Описание продукта

The DS90UB914A-Q1 device offers an FPD-Link III interface with a high-speed forward channel and a bidirectional control channel for data transmission over a single coaxial cable or differential pair. The DS90UB914A-Q1 device incorporates differential signaling on both the high-speed forward channel and bidirectional control channel data paths. The deserializer is targeted for connections between imagers and video processors in an ECU (Electronic Control Unit). This device is ideally suited for driving video data requiring up to 12-bit pixel depth plus two synchronization signals along with bidirectional control channel bus.
The deserializer features a multiplexer to allow selection between two input imagers, one active at a time. The primary video transport converts 10-bit or 12-bit data to a single high-speed serial stream, along with a separate low latency bidirectional control channel transport that accepts control information from an I2C port and is independent of video blanking period.
Using TI’s embedded clock technology allows transparent full-duplex communication over a single differential pair, carrying asymmetrical-bidirectional control channel information. This single serial stream simplifies transferring a wide data bus over PCB traces and cable by eliminating the skew problems between parallel data and clock paths. This significantly saves system cost by narrowing data paths that in turn reduce PCB layers, cable width, and connector size and pins. In addition, the Deserializer inputs provide adaptive equalization to compensate for loss from the media over longer distances. Internal DC-balanced encoding/decoding is used to support AC-coupled interconnects.
