BTS712N1 - Infineon

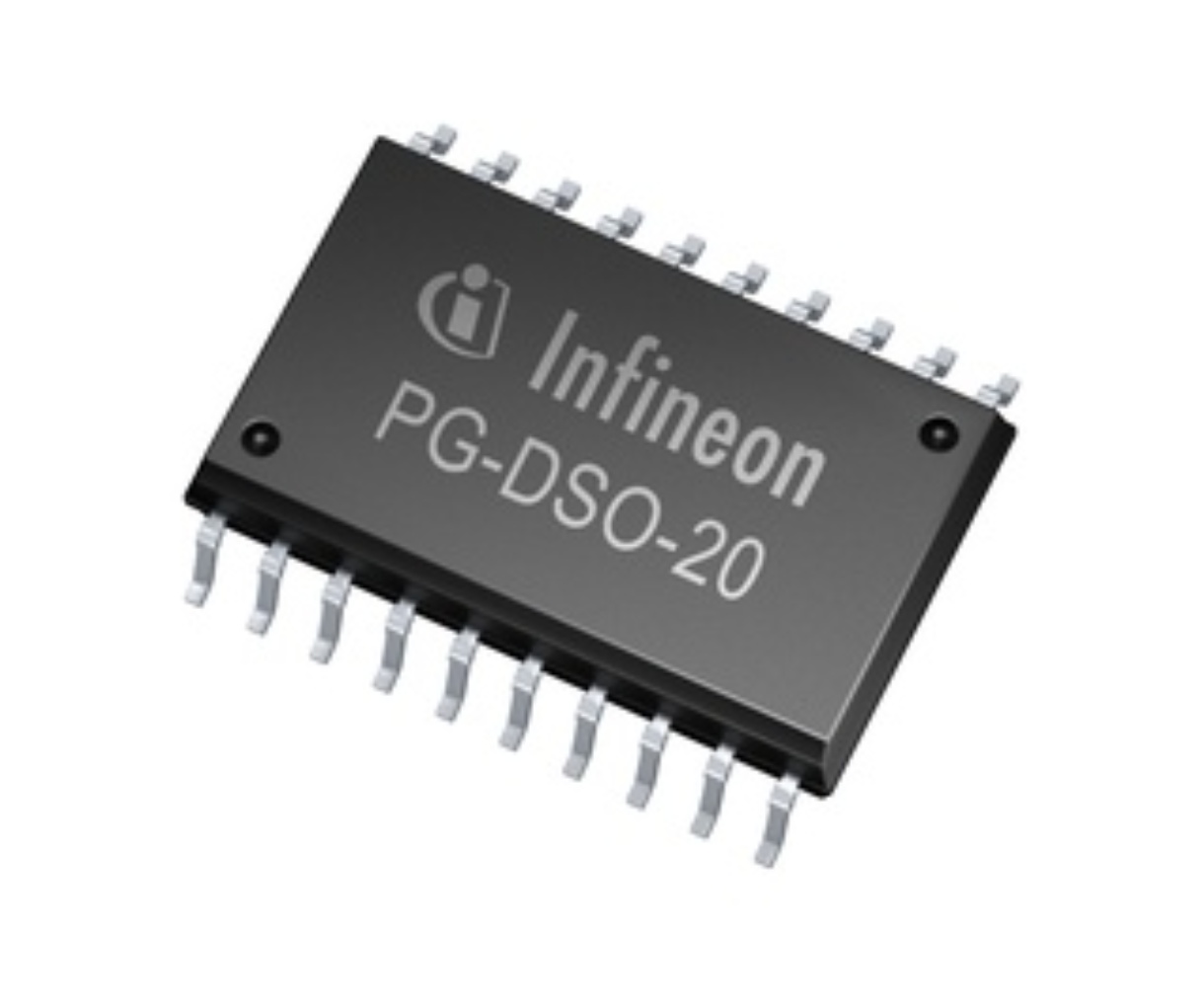

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BTS712N1
Производитель

Infineon
Чип воркер Часть №

CW8956200
Категория

Драйвер FET
Упаковка

PG-DSO-20
Описание

Buffer/Inverter Based Peripheral Driver, 4 Driver, 0.3A, MOS, PDSO20, GREEN, PLASTIC, SOP-20
даташит

Datasheet

Способ оплаты и доставка

BTS712N1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BTS712N1 Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	BTS712N1
Производитель	Infineon
Чип воркер Часть №	CW8956200
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	16.0 V
Выходной Ток	1.7 A
Ток Питания	1.2 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	3.6 W
Выходной ток (Макс)	1.7 A
Выходной ток (мин)	1.7 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3600 mW
Напряжение питания	5V ~ 34V
Входное напряжение	16 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

BTS712N1 Описание продукта

The BTS712N1 is a four channel high side Power Switch with integrated vertical power FET, providing embedded protection and diagnostic functions. N channel vertical power FET with charge pump, ground referenced CMOS compatible input and diagnostic feedback, monolithically integrated in Smart SIPMOS technology.
Thermal shutdown
Overvoltage protection (including load dump)
Fast demagnetization of inductive loads
Undervoltage and overvoltage shutdown with auto-restart and hysteresis
Open drain diagnostic output
Open load detection in OFF-state
Loss of ground and loss of Vbb protection
Reverse battery protection
High voltage capability
Benchmark energy robustness
