INA826AID - TI

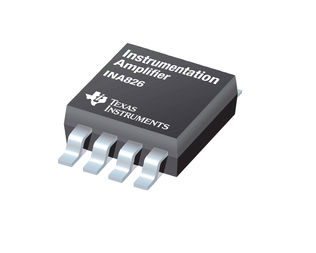

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA826AID
Производитель

TI
Чип воркер Часть №

CW7527104
Категория

Усилитель прибора
Упаковка

SOIC-8
Описание

TEXAS INSTRUMENTS INA826AID Instrument Amplifier, 1, 150V, 1V/ s, 1MHz, 2.7V to 36V, 1.35V to 18V, SOIC
даташит

Datasheet

Способ оплаты и доставка

INA826AID Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA826AID Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	INA826AID
Производитель	TI
Чип воркер Часть №	CW7527104
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	200 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	104 dB
Ток Покоя	200 µA
Ширина Ленты	1 MHz
Скорость Нарастания	1.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	150 µV
Входной Ток Смещения	35 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	84 dB
Минимальный диапазон CMRR	84 dB
Напряжение питания (Макс)	30V ~ 50V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

INA826AID Описание продукта

The INA826AID is a precision instrumentation amplifier with rail to rail output in 8 pin SOIC package. This low cost instrumentation amplifier offers extremely low power consumption and operates over a very wide single or dual supply range. A single external resistor sets any gain from 1 to 1000. It offers excellent stability over temperature even at gain greater than 1 as a result of low gain drift of only 35ppm/°C (maximum). The INA826 is optimized to provide excellent common mode rejection ratio of over 100dB (G = 10) over frequencies up to 5KHz. Using a rail to rail output, the INA826 is well suited for low voltage operation from 2.7V single supply as well as dual supplies up to ±18V. Additional circuitry protects the inputs against overvoltage of up to ±40V beyond the power supplies by limiting input currents to less than 8mA.
Supply current of 200µA
Single supply voltage range from 2.7V to 36V and dual supply voltage range from ±1.35V to ±18V
Low offset voltage of 150µV
Input stage voltage noise of 18nV/√Hz at G >= 100
-3db bandwidth of 1MHz at G = 1
Inputs protected up to ±40V
Slew rate of 1V/µs
Operating temperature range from -40°C to 125°C
This integrated circuit can be damaged by ESD. Failure to observe proper handling and installation procedures can cause damage.
