ARD00455 - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ARD00455
Производитель

Microchip
Чип воркер Часть №

CW38667837
Категория

Набор разработчика
Упаковка

Board
Описание

MCP39F501 Power Supply Controller and Monitor Evaluation Board
даташит

Datasheet

Способ оплаты и доставка

ARD00455 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ARD00455 Набор разработчика характеристики

Атрибут	Значение атрибута

Часть №	ARD00455
Производитель	Microchip
Чип воркер Часть №	CW38667837
Категория	Набор разработчика
даташит	Datasheet
Корпус/Пакет	Board
Входное напряжение	90V ~ 230V
	Развернуть все
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8543906800
ECCN кодекс	EAR99

ARD00455 Описание продукта

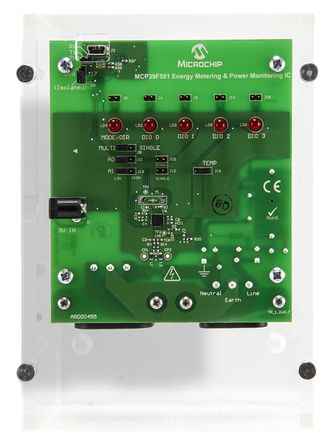

The ARD00455 is an energy metering and power monitoring demonstration board based on MCP39F501 single phase power monitoring IC. This low cost design does not use any transformers and requires few external components. The device calculates active power, reactive power, RMS current, RMS voltage, power factor, line frequency and other typical power quantities. The Microchip energy meter single phase software is used to calibrate and monitor the system and can be used to create custom calibration setups. For some accuracy requirements, only a single point calibration may be needed. The energy meter software offers an automated step by step calibration process that can be used to quickly calibrate energy meters.
Event notifications for over current, power, over/under frequency and temperature, voltage surge
Configuration through PC S/W, event notifications, gain calibration, EEPROM, calculation multipliers
120V and 220V operation
Power monitoring accuracy capable of 0.1% error across 4000:1 dynamic range
Fast calibration routines
512bytes user accessible EEPROM through page read/write commands
Non volatile onchip memory, no external memory required
Two wire serial protocol using a 2 wire UART interface supporting multiple devices on a single bus
