ADM101EARMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADM101EARMZ
Производитель

ADI
Чип воркер Часть №

CW226944
Категория

Чип интерфейса
Упаковка

MSOP-10
Описание

Single Transmitter/Receiver RS-232 10Pin MSOP Tube
даташит

Datasheet

Способ оплаты и доставка

ADM101EARMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADM101EARMZ Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADM101EARMZ
Производитель	ADI
Чип воркер Часть №	CW226944
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	4.50V (min)
Ток Питания	2.5 mA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Скорость Передачи Данных	460 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADM101EARMZ Описание продукта

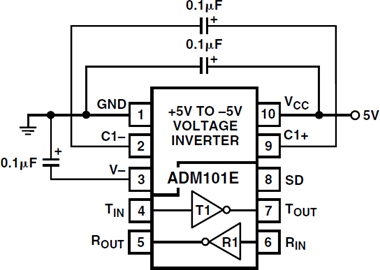

The ADM101EARMZ is a 1-channel Craft Port™ Tiny RS-232 Transceiver for portable applications designed to operate from a single 5V supply. A highly efficient charge-pump voltage inverter generates an on-chip -5V supply, which eliminates the need for a negative power supply for the driver and permits RS-232 compatible output levels to be developed using charge pump capacitors as small as 0.1µF. A shutdown input disables the charge pump and puts the device into a low power shutdown mode, in which the current consumption is typically less than 1µA. The transmitter is disabled during shutdown but the receiver remains functional. An epitaxial BiCMOS construction minimizes power consumption to 3mW and also guards against latch-up. Overvoltage protection is provided allowing the receiver inputs to withstand continuous voltages in excess of ±30V. In addition, all I-O pins have ESD protection to levels greater than 15kV.
460kbps Transmission rate
Compatible with RS-232 input/output levels
0.1µF Charge pump capacitors
One driver and one receiver
On-board DC-DC converter
±4.2V Output swing with 5V supply
Low power BiCMOS (500µA ICC)
Ultralow power (1µA) shutdown mode
ESD sensitive device, take proper precaution while handling the device.
