AD22100STZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD22100STZ
Производитель

ADI
Чип воркер Часть №

CW170608
Категория

Датчик температуры
Упаковка

TO-92-3
Описание

Temperature Sensor IC, Voltage, ± 1℃, -50℃, +150℃, TO-92, 3Pins
даташит

Datasheet

Способ оплаты и доставка

AD22100STZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD22100STZ Датчик температуры характеристики

Атрибут	Значение атрибута

Часть №	AD22100STZ
Производитель	ADI
Чип воркер Часть №	CW170608
Категория	Датчик температуры
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Напряжение Питания (DC)	5.00 V
Выходное Напряжение	1.94 V
Ток Питания	500 µA
Количество Стежков	3 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-50 ℃
точность	±1 ℃
Напряжение питания	4V ~ 6.5V
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	4 V
	Развернуть все
Длина	5.21 mm
Ширина	4.19 mm
Высота	5.33 mm
Рабочая Температура	-50℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99

AD22100STZ Описание продукта

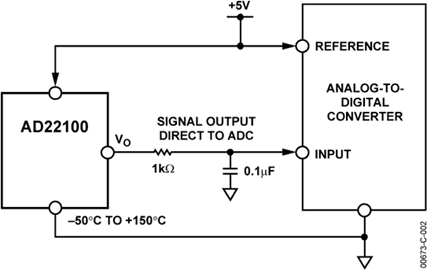

The AD22100 series monolithic Temperature Sensor with on-chip signal conditioning. The signal conditioning eliminates the need for any trimming, buffering or linearization circuitry, greatly simplifying the system design. The output voltage is proportional to the temperature x the supply voltage (ratiometric). The output swings from 0.25V at -50 to +4.75V at +150°C using a single 5V supply.
200°C Temperature span
Accuracy better than ±2% of full scale
Linearity better than ±1% of full scale
Temperature coefficient of 22.5mV/°C
Output proportional to temperature x V+
Single-supply operation
Reverse voltage protection
Minimal self-heating
High level, low impedance output

Развернуть все
