ADG836YRMZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADG836YRMZ
Производитель

ADI
Чип воркер Часть №

CW683604
Категория

Чип аналогового переключателя
Упаковка

MSOP-10
Описание

ANALOG DEVICES ADG836YRMZ Analog Switch, Dual Channel, SPDT, 2Channels, 0.65Ω, 1.65V to 3.6V, MSOP, 10Pins
даташит

Datasheet

Способ оплаты и доставка

ADG836YRMZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADG836YRMZ Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	ADG836YRMZ
Производитель	ADI
Чип воркер Часть №	CW683604
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Количество Выходных Интерфейсов	4 Output
Тип Контактов	SPDT
Ток Питания	3 nA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Битов	2 Bit
Рассеяние Мощности	0.0000001 W
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	57 MHz
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

ADG836YRMZ Описание продукта

Product Details
The ADG836 is a low voltage complementary metal-oxide semiconductor (CMOS) device containing two independently selectable single-pole, double-throw (SPDT) switches. This device offers an ultralow on resistance of less than 0.8 Ω over the full temperature range. The ADG836 is fully specified for 3.3 V, 2.5 V, and 1.8 V supply operation.
Each switch conducts equally well in both directions when on, and has an input signal range that extends to the supplies. The ADG836 exhibits break-before-make switching action.

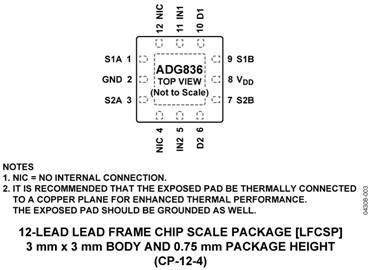

The ADG836 is available in a 10-lead MSOP and in a 3 mm × 3 mm 12-lead LFCSP.
**Product Highlights**
1. <0.8 Ω over full temperature range of –40°C to +125°C.
2. Single 1.65 V to 3.6 V operation.
3. Compatible with 1.8 V CMOS logic.
4. High current handling capability (300 mA continuous current at 3.3 V).
5. Low total harmonic distortion plus noise (THD + N) (0.02% typical).
6. 3 mm × 3 mm LFCSP and 10-lead MSOP.
**Applications**
Cellular phones
PDAs
MP3 players
Power routing
Battery-powered systems
PCMCIA cards
Modems
Audio and video signal routing
Communication systems
### Features and Benefits
0.5 Ω typical on resistance
0.8 Ω maximum on resistance at 125°C
1.65 V to 3.6 V operation
Automotive temperature range: –40°C to +125°C
High current carrying capability: 300 mA continuous
Rail-to-rail switching operation
Fast-switching times <20 ns
Typical power consumption (<0.1 µW)
