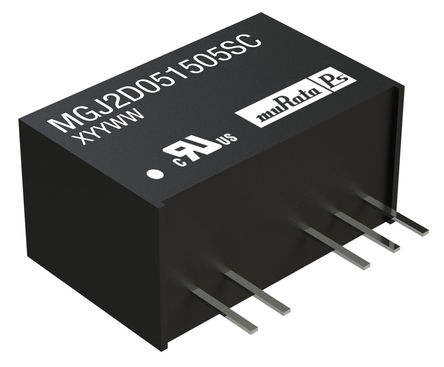

MGJ2D121505SC - muRata

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MGJ2D121505SC
Производитель

muRata
Чип воркер Часть №

CW29001267
Категория

Преобразователь DC-DC
Упаковка

SIP-7
Описание

Module DC-DC 12Vin 2Out 15V/-5V 0.08A/0.04A 2W 5Pin SIP Module
даташит

Datasheet

Способ оплаты и доставка

MGJ2D121505SC Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MGJ2D121505SC Преобразователь DC-DC характеристики

Атрибут	Значение атрибута

Часть №	MGJ2D121505SC
Производитель	muRata
Чип воркер Часть №	CW29001267
Категория	Преобразователь DC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	SIP-7
Номинальная Мощность	2 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	±15 V
Выходная Мощность	2 W
Напряжение Изоляции	5.2 kV
Максимальное входное напряжение	13.2 V
Входное напряжение (мин)	10.8 V
Входное напряжение (макс. Постоянный ток)	13.2 V
Входное напряжение (мин мин.)	10.8 v
Выходной ток (Макс)	80mA, 40mA
Максимальная входная мощность	2 W
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	10.8V ~ 13.2V
	Развернуть все
Длина	19.65 mm
Ширина	9.95 mm
Высота	12.65 mm
Вес	4.2 g
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MGJ2D121505SC Описание продукта

The MGJ2D121505SC is a 2-output 2W board-mount isolated gate-drive DC/DC Converter ideal for powering high-side and low-side gate drive circuits for IGBTs and MOSFETs in bridge circuits. A choice of asymmetric output voltages allows optimum drive levels for best system efficiency and EMI. The device is characterized for high isolation and dv/dt requirements commonly seen in bridge circuits used in motor drives and inverters, while the device industrial grade temperature rating and construction gives long service life and reliability.
Ultra low coupling capacitance
Characterised dv/dt immunity
Characterised partial discharge performance
Power density 0.81W/cm³
5.2kVDC Isolation test voltage hi pot test
6% Maximum load regulation
50mVp-p Maximum ripple and noise
80% Typical efficiency
2.9pF Isolation capacitance
3.2ms Start-up time

Развернуть все
