AD8032ARM - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD8032ARM
Производитель

ADI
Чип воркер Часть №

CW15556536
Категория

Операционный усилитель
Упаковка

MSOP-8
Описание

2.7V, 800uA, 80MHz Rail-to-Rail I/O Amplifiers
даташит

Datasheet

Способ оплаты и доставка

AD8032ARM Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD8032ARM Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AD8032ARM
Производитель	ADI
Чип воркер Часть №	CW15556536
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount

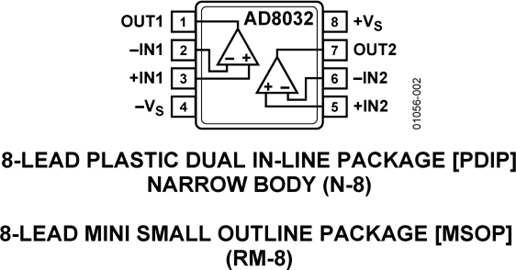

Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Выходной Ток	15mA @5V
Ток Питания	900 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Рассеяние Мощности	600 mW
Коэффициент Ослабления Синфазного Сигнала	90 dB
Входная Ёмкость	1.60 pF
Скорость Нарастания	30.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	50 MHz
Входной Импеданс	40.0 MΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	450 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	80 MHz
Рассеиваемая Мощность (Макс)	600 mW
Минимальный диапазон CMRR	56 dB
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No

AD8032ARM Описание продукта

Product Details
The AD8032 (dual) is a single supply voltage feedback amplifier that features high speed performance with 80 MHz of small signal bandwidth, 30 V/µs slew rate and 125 ns settling time. This performance is possible while consuming less than 4.0 mW of power from a single +5 V supply. This feature increases the operation time of high speed, battery-powered systems without compromising dynamic performance.
The AD8032 has true single supply capability with rail-to-rail input and output characteristics and is specified for +2.7 V, +5 V, and ±5 V supplies. The input voltage range can extend to 500 mV beyond each rail. The output voltage swings to within 20 mV of each rail providing the maximum output dynamic range.
The AD8032 also offers excellent signal quality for only 800 µA of supply current per amplifier; THD is -62 dBc with a 2 V p-p, 1 MHz output signal, and -86 dBc for a 100 kHz, 4.6 V p-p signal on +5 V supply. The low distortion and fast settling time makes it ideal as a buffer to single supply ADCs.
Operating on supplies from +2.7 V to +12 V and dual supplies up to ±6 V, the AD8032 is ideal for a wide range of applications, from battery operated systems with large bandwidth requirements to high speed systems where component density requires lower power dissipation. The AD8032 is available in 8-lead PDIP, 8-lead SOIC_N, and 8-lead MSOP packages and operates over the industrial temperature range of -40°C to +85°C.
AD8031 \- Single Amplifier
### Features and Benefits
Low power
Supply current 800 µA/amplifier
Fully specified at +2.7 V, +5 V and ±5 V supplies
High speed and fast settling on 5 V
80 MHz, –3 dB bandwidth (G = +1)
30 V/µs slew rate
125 ns settling time to 0.1%
Low distortion
–62 dB @ 1 MHz, VO = 2 V p-p
–86 dB @ 100 kHz, VO = 4.6 V p-p
Rail-to-rail input and output
No phase reversal with input
0.5 V beyond supplies
Input CMVR extends beyond rails by 200 mV
Output swing to within 20 mV of either rail
Output current: 15 mA
High grade option
VOS (maximum) = 1.5 mV

Развернуть все
