74HC393D - NXP

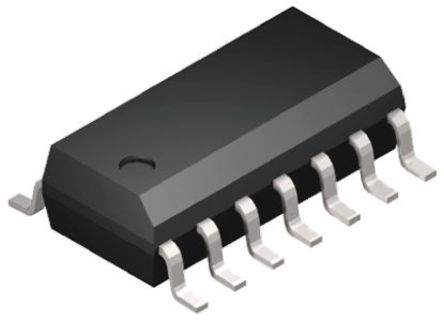

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

74HC393D
Производитель

NXP
Чип воркер Часть №

CW82523103
Категория

Счётчик
Упаковка

SOIC
Описание

IC HC/UH SERIES, ASYN NEGATIVE EDGE TRIGGERED 4Bit UP BINARY COUNTER, PDSO14, 3.9MM, PLASTIC, MS-012, SOT-108-1, SOP-14, Counter
даташит

Datasheet

Способ оплаты и доставка

74HC393D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

74HC393D Счётчик характеристики

Атрибут	Значение атрибута

Часть №	74HC393D
Производитель	NXP
Чип воркер Часть №	CW82523103
Категория	Счётчик
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Количество Стежков	14 Position
Тактовая Частота	107 MHz
Количество Битов	4 Bit
Количество Вентилей	2 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	8.75 mm
Ширина	4 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR

74HC393D Описание продукта

The 74HC393D is a 4-stage dual Binary Ripple Counter features a clock input (nCP\\), an overriding asynchronous master reset input (nMR) and 4 buffered parallel outputs (nQ0 to nQ3). The counter advances on the high-to-low transition of nCP\\. A high on nMR clears the counter stages and forces the outputs low, independent of the state of nCP\\. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.
Two 4-bit Binary counters with individual clock
Two Master resets to clear each 4-bit counter individually
CMOS Input levels
Complies with JEDEC standard No. 7A
