26PC05SMT - Honeywell

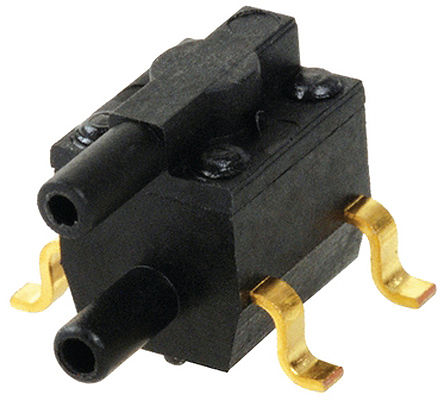

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

26PC05SMT
Производитель

Honeywell
Чип воркер Часть №

CW3630163
Категория

Датчики Давления
Упаковка

SMD-4
Описание

Pressure Sensor 0psi to 5psi Differential/Gage/Vacuum Gage 4Pin SMT
даташит

Datasheet

Способ оплаты и доставка

26PC05SMT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

26PC05SMT Датчики Давления характеристики

Атрибут	Значение атрибута

Часть №	26PC05SMT
Производитель	Honeywell
Чип воркер Часть №	CW3630163
Категория	Датчики Давления
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SMD-4
Напряжение Питания (DC)	10.0 V
Номинальное Напряжение (DC)	10.0 V
Выходное Напряжение	≤53.0 mV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1.5 %
Уровень напряжения	10 V
Напряжение питания	2.5V ~ 16V
Напряжение питания (Макс)	16 VDC
	Развернуть все
Длина	7.1 mm
Ширина	6.1 mm
Высота	7.7 mm
Вес	0.5 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	9026204000
ECCN кодекс	EAR99

26PC05SMT Описание продукта

The 26PC SMT (Surface Mount Technology) Series pressure sensor, the first offering in the 20PC SMT family of pressure sensors, is a small, low cost, high value, pressure sensing solution for use with printed circuit boards (PCBs). Based on the lost established reliability and accuracy of the 26PC pressure sensor, the 26PC SMT offers reduced size with true SMT capability. The smaller size reduces the sensor"s footprint on the PCB, thereby reducing the size of the PCB. The 26PC SMT is the first pressure sensor capable of being used with other SMT components on the PCB, helping to lower installation costs and eliminate secondary operations. The sensor features Wheatstone bridge construction, silicon piezo resistive technology and ratio metric output for proven application flexibility, design simplicity and ease of manufacture. Although primarily designed for the medical industry, the 2PC SMT pressure sensor may be applied in any industry that requires a surface mount pressure sensor.*Features:**
* Alignment Pins for Position Accuracy
* Small Package Size (Less Than One Half the Size of the 26PC) and Compact Surface Mount Profile
* 3.18 mm (0.125 In.) Diameter Pick-Up Feature for Use in Pick and Place Machines
* Max. Peak Reflow Temperature of +260°C
* Gauge, Vacuum Gauge, Differential, Wet/Wet Differential Sensing Available in One Package
* True Wet/Wet Differential Sensing
* Proven Elastomeric Interconnections of the 20PC Family
* Temperature Compensation
* End Point Calibration
* Sensor Consists of Only Five Components
* Elastomeric Construction
* Wide Operating Temperature Range of –40°C to +85°C
