AD7524JRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD7524JRZ
Производитель

ADI
Чип воркер Часть №

CW378037
Категория

Преобразователь DA
Упаковка

SOIC-16
Описание

ANALOG DEVICES AD7524JRZ Digital to Analog Converter, 8Bit, 4MSPS, Parallel, 5V to 15V, SOIC, 16Pins
даташит

Datasheet

Способ оплаты и доставка

AD7524JRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AD7524JRZ Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD7524JRZ
Производитель	ADI
Чип воркер Часть №	CW378037
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Количество Выходных Интерфейсов	1 Output
Ток Питания	2.00 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	4.00 MHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания	5V ~ 15V
	Развернуть все
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

AD7524JRZ Описание продукта

Product Details

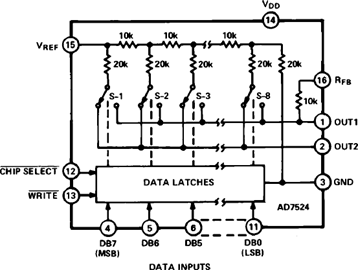

The AD7524 is a low cost, 8-bit monolithic CMOS DAC designed for the direct interface to most microprocessors.
Basically an 8-bit DAC with input latches. the AD7524"s load cycle is similar to the "write" cycle of a random access memory. Using an advanced thin-film on CMOS fabrication process, the AD7524 provides accuracy to 1/8LSB with a typical power dissipation of less than 10 milliwatts.
A newly improved design eliminates the protection Schottky previously required and guarantees TTL compatibility when using a +5 supply. Loading speed has been increased for compatibility with most microprocessors.
Featuring operation from +5V to +15V, the AD7524 interfaces directly to most microprocessor buses or output ports.
Excellent multiplying characteristics (2- or 4-quadrant) make the AD7524 an ideal choice for many microprocessor controlled gain setting and signal control applications.
**APPLICATIONS**
Microprocessor Controlled Gain Circuits
Microprocessor Controlled Attenuator Circuits
Microprocessor Controlled Function Generation
Precision AGC Circuits
Bus Structured Instruments
### Features and Benefits
Microprocessor compatible (6800, 8085, Z80, etc.)
TTL/CMOS compatible inputs
On-chip data latches
Endpoint linearity
Low power consumption
Monotonicity guaranteed (full temperature range)
Latch free (no protection Schottky required)
AD7524-EP supports defense and aerospace applications (AQEC standard)
Download AD7524-EP Data Sheet (pdf)
Military temperature range (−55°C to +125°C)
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request
V62/12659-01XB DSCC Drawing Number
