XTR115UA - TI

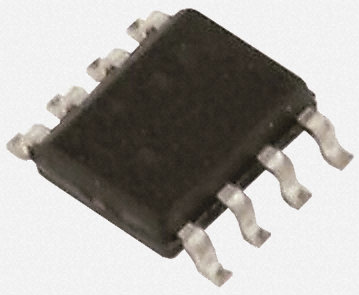

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

XTR115UA
Производитель

TI
Чип воркер Часть №

CW884486
Категория

Чип интерфейса
Упаковка

SOIC-8
Описание

Current Sensor, Loop Transmitter, 200μA, 380kHz, SOIC, 8Pins, 7.5V, 36V
даташит

Datasheet

Способ оплаты и доставка

XTR115UA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

XTR115UA Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	XTR115UA
Производитель	TI
Чип воркер Часть №	CW884486
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	7.50V (min)
Выходное Напряжение	5 V
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	200 µA
Ширина Ленты	380 kHz
Скорость Нарастания	3.20 V/μs
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	7.5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	7.5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99

XTR115UA Описание продукта

The XTR115UA is a Current Loop Transmitter designed to transmit analogue 4 to 20mA signals over an industry standard current loop. It provides accurate current scaling and output current limit functions. The on-chip voltage regulator (5V) can be used to power external circuitry. A precision on-chip VREF (2.5V) can be used for offsetting or to excite transducers. A current return pin (IRET) senses any current used in external circuitry to assure an accurate control of the output current. The XTR115 is a fundamental building block of smart sensors using 4 to 20mA current transmission. The external transistor, Q1, conducts the majority of the full-scale output current. Power dissipation in this transistor can approach 0.8W with high loop voltage (40V) and 20mA output current.
Low quiescent current (200µA)
5V Regulator for external circuits
2.5V VREF for sensor excitation
Low span error (0.05%)
Low nonlinearity error (0.003%)
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
