XTR111AIDRCT - TI

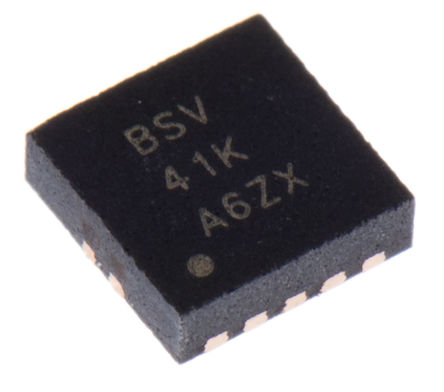

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

XTR111AIDRCT
Производитель

TI
Чип воркер Часть №

CW736940
Категория

Активная деталь
Упаковка

VSON-10
Описание

TEXAS INSTRUMENTS XTR111AIDRCT Special Function IC, Voltage to Current Converter / Transmitter, 7V to 44V, SON-10
даташит

Datasheet

Способ оплаты и доставка

XTR111AIDRCT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

XTR111AIDRCT Активная деталь характеристики

Атрибут	Значение атрибута

Часть №	XTR111AIDRCT
Производитель	TI
Чип воркер Часть №	CW736940
Категория	Активная деталь
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3V ~ 15V
Выходной Ток	25 mA
Ток Питания	550 µA
Количество Стежков	10 Position
Входное Напряжение Смещения	1.5 mV
Входной Ток Смещения	25 nA
Максимальное входное напряжение	12 V
Входное напряжение (мин)	0 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	25 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 44V
Напряжение питания (Макс)	44 V
Напряжение питания (мин)	7 V
Входное напряжение	0V ~ 12V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

XTR111AIDRCT Описание продукта

The XTR111AIDRCT is a Precision Voltage-to-Current Converter/Transmitter, designed for the standard 0 to 20mA or 4 to 20mA analogue signals and can source up to 36mA. The ratio between input voltage and output current is set by the single resistor RSET. The circuit can also be modified for voltage output. An external P-MOSFET transistor ensures high output resistance and a broad compliance voltage range that extends from 2V below the supply voltage, VVSP, to voltages well below GND. The adjustable 3 to 15V sub-regulator output provides the supply voltage for additional circuitry.
Easy-to-design input/output ranges - 0 to 20, 4 to 20, 5 to 25mA and voltage outputs
0.002% Nonlinearity
1µV/°C Low offset drift
0.015% Accuracy
Single-supply operation
Output error flag (EF)
Output disable (OD)
3 to 15V Adjustable voltage regulator
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
