VIPER26LN - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

VIPER26LN
Производитель

ST Microelectronics
Чип воркер Часть №

CW14546393
Категория

Преобразователь AC-DC
Упаковка

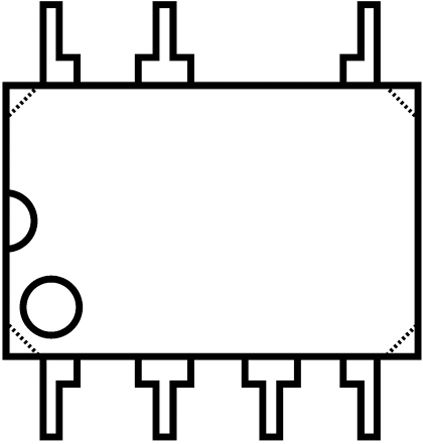

DIP-7
Описание

AC to DC Switching Converter Off-Line Switcher 103kHz to 127kHz Tube 7Pin PDIP
даташит

Datasheet

Способ оплаты и доставка

VIPER26LN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

VIPER26LN Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	VIPER26LN
Производитель	ST Microelectronics
Чип воркер Часть №	CW14546393
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-7
Номинальная Мощность	20 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	800 V
Выходной Ток	1 A
Пробивное Напряжение	800 V
Количество Стежков	7 Position
Входной Ток	20 mA
Выходная Мощность	20 W
Частота Переключения	60 kHz
Тепловое Сопротивление	60 ℃/W
Рабочий цикл	70 %
Максимальное входное напряжение	23.5 V
Входное напряжение (мин)	11.5 V
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходное напряжение (Макс)	800 V
Максимальный рабочий цикл	80 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	23.5 V
Напряжение питания (мин)	11.5 V
Входное напряжение	11.5V ~ 23.5V
	Развернуть все
Длина	10.16 mm
Ширина	8.26 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

VIPER26LN Описание продукта

Description
The device is an off-line converter with an 800 V avalanche ruggedness power section, a PWM
controller, user defined overcurrent limit, protection against feedback network disconnection, hysteretic thermal protection, soft start up and safe auto restart after any fault condition.
Features
■ 800 V avalanche rugged power section
■ PWM operation with frequency jittering for low EMI
■ Operating frequency:
– 60 kHz for L type
– 115 kHz for H type
■ Standby power < 50 mW at 265 VAC
■ Limiting current with adjustable set point
■ On-board soft-start
■ Safe auto-restart after a fault condition
■ Hysteretic thermal shutdown
Application
■ Auxiliary power supply for appliances
■ Power metering
■ LED drivers
■ SMPS for set-top boxes, DVD players and recorders
