VIPER16HN - ST Microelectronics

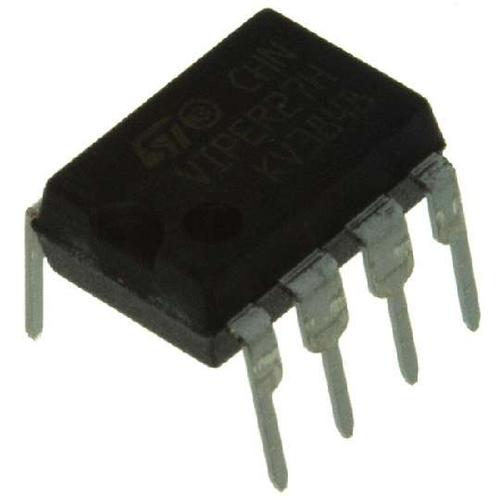

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

VIPER16HN
Производитель

ST Microelectronics
Чип воркер Часть №

CW20809729
Категория

Преобразователь AC-DC
Упаковка

DIP-7
Описание

STMICROELECTRONICS VIPER16HN AC-DC Off-Line Switcher IC, VIPerPlus Family, Flyback, 85VAC - 265VAC, 10W, DIP-7
даташит

Datasheet

Способ оплаты и доставка

VIPER16HN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

VIPER16HN Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	VIPER16HN
Производитель	ST Microelectronics
Чип воркер Часть №	CW20809729
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-7
Напряжение Питания (DC)	11.5V (min)
Номинальная Мощность	10 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	800 V
Выходной Ток	0.4 A
Пробивное Напряжение	800 V
Количество Стежков	7 Position
Частота Переключения	115 kHz
Тепловое Сопротивление	110 ℃/W
Рабочий цикл	70 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	11.5V ~ 23.5V
Напряжение питания (Макс)	23.5 V
Напряжение питания (мин)	11.5 V
Входное напряжение	11.5V ~ 23.5V
	Развернуть все
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

VIPER16HN Описание продукта

The VIPER16HN is an Offline Converter with an 800V avalanche ruggedness power section, a PWM controller, user defined overcurrent limit, protection against feedback network disconnection, hysteretic thermal protection, soft start up and safe auto restart after any fault condition. It is able to power itself directly from the rectified mains, eliminating the need for an auxiliary bias winding. Advance frequency jittering reduces EMI filter cost. Burst mode operation and the devices very low consumption both help to meet the standard set by energy saving regulations.
PWM operation with frequency jittering for low EMI
No need of auxiliary winding for low power
Limiting current with adjustable set point
On-board soft-start
Safe auto-restart after a fault condition
Hysteretic thermal shutdown
115kHz Operating frequency
<30mW at 230VAC Standby power
