UCD9222RGZT - TI

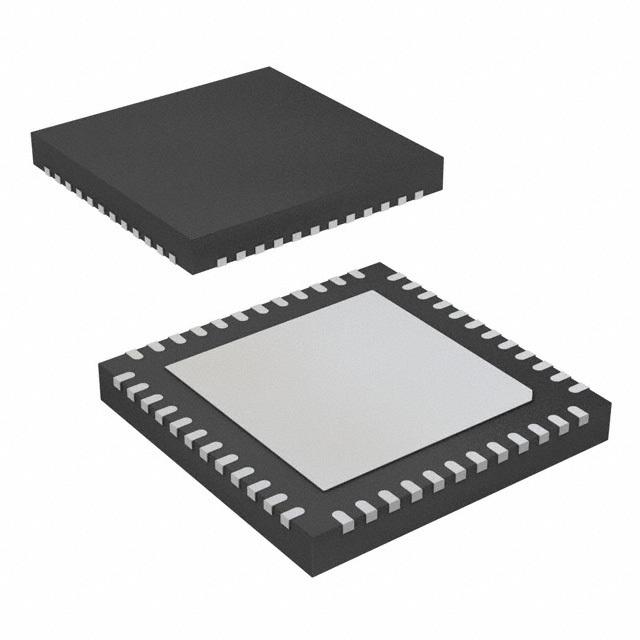

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCD9222RGZT
Производитель

TI
Чип воркер Часть №

CW8447307
Категория

Чип стабилизации напряжения
Упаковка

VQFN-48
Описание

Digital PWM System Controller with 4Bit, 6Bit, or 8Bit VID Support
даташит

Datasheet

Способ оплаты и доставка

UCD9222RGZT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCD9222RGZT Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	UCD9222RGZT
Производитель	TI
Чип воркер Часть №	CW8447307
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	VQFN-48
Частота	2 MHz
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	2 Output
Количество Стежков	48 Position
Частота Переключения	15.26kHz ~ 2MHz
Рабочий цикл	100 %
Максимальный рабочий цикл	1
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
	Развернуть все
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

UCD9222RGZT Описание продукта

The UCD9222RGZT is a two-rail synchronous buck digital Pulse Width Modulation (PWM) Controller designed for non-isolated DC/DC power applications. This device integrates dedicated circuitry for DC/DC loop management with support for up to two VID interfaces. Additionally, it has flash memory and a serial interface to support configurability, monitoring and management. Several Voltage Identification (VID) modes are supported, including a 4-bit parallel interface, a 6-bit interface and a 8-bit serial interface. It is designed to provide a wide variety of desirable features for non-isolated DC/DC converter applications while minimizing the total system component count by reducing external circuits. The solution integrates multi-loop management with sequencing, margining and tracking to optimize for total system efficiency. Additionally, loop compensation and calibration are supported without the need to add external components.
Fully configurable two-output non-isolated DC/DC
Duty-cycle resolution
Up to 1mV closed loop resolution
Supports multiple soft-start and soft-stop configurations including prebias start-up
Supports voltage margining and sequencing
Auxiliary ADC inputs
Multiple levels of over-current fault protection
External current fault inputs
Analog comparators monitor current sense voltage
Current continually digitally monitored
Over and under-voltage fault protection
Over-temperature fault protection
Enhanced nonvolatile memory with error correction code (ECC)
Device operates from a single supply with an internal regulator
Controller that allows operation over a wide supply voltage range
Supported by Fusion Digital Power™ designer, a full featured
PC based design tool to simulate, configure and monitor power supply performance
Green product and no Sb/Br
