UCC3801N - TI

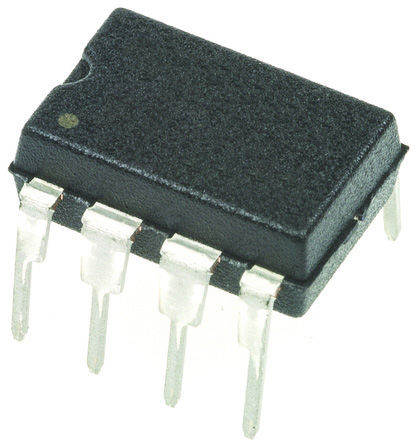

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UCC3801N
Производитель

TI
Чип воркер Часть №

CW17651200
Категория

Контроллер PWM
Упаковка

DIP-8
Описание

TEXAS INSTRUMENTS UCC3801N Current Mode PWM Controller, 10V-10V supply, 1MHz, 5.075V/1A out, DIP-8
даташит

Datasheet

Способ оплаты и доставка

UCC3801N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UCC3801N Контроллер PWM характеристики

Атрибут	Значение атрибута

Часть №	UCC3801N
Производитель	TI
Чип воркер Часть №	CW17651200
Категория	Контроллер PWM
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	1 MHz
Напряжение Питания (DC)	12.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.075 V
Выходной Ток	200 mA
Ток Питания	500 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1000 mW
Количество Регулируемых Выходов	1 Output
Время Нарастания	41 ns
Частота Переключения	1000 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	44 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10.12 VDC
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

UCC3801N Описание продукта

The UCC3801N is a low-power BiCMOS current-mode Pulse Width Modulation (PWM) Controller contains all of the control and drive components required for off-line and DC to DC fixed frequency current-mode switching power supplies with minimal parts count. It offers the added features of internal full-cycle soft start and internal leading-edge blanking of the current-sense input. It contains digital current sense filtering, which disconnects the CS terminal from the current sense comparator during the 100ns interval immediately following the rising edge of the OUT pin. This digital filtering, also called leading-edge blanking, means that in most applications, no analog filtering (RC filter) is required on CS. Compared to an external RC filter technique, the leading-edge blanking provides a smaller effective CS to OUT propagation delay.
Internal soft start
Internal fault soft start
Internal leading-edge blanking of the current sense signal
70ns Typical response from current-sense to gate-drive output
1.5% Tolerance voltage reference
